レシートプリンター・キャッシュドロワー一体型モデル（mPOP）を設定する

注意：ご契約にPOSレジ機能が含まれている場合にご利用になれます。

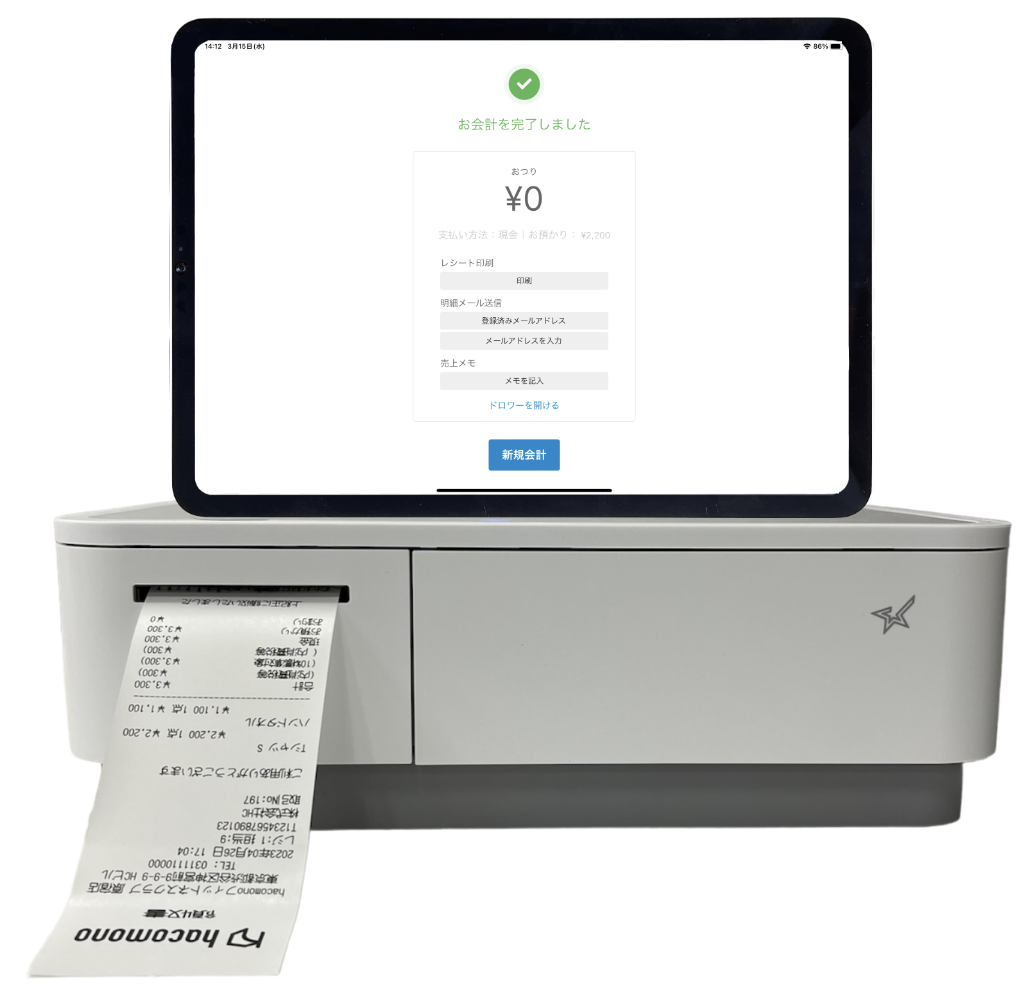

POSレジアプリは、レシートプリンター、キャッシュドロワーに接続することで、会計時にレシートを印刷したり、自動でキャッシュドロワーを開けたりすることができます。

ここでは、スター精密社製レシートプリンター・キャッシュドロワー一体型mPOPをPOSレジアプリに接続する手順について説明します。

設定の流れ：

STEP 1：レシートを設定する
STEP 2：mPOPを設置する
STEP 3：ロール紙をセットする
STEP 4：iPadとmPOPを接続する
STEP 5：印刷領域を設定する
STEP 6：レシートプリンターとキャッシュドロワーを有効にする
STEP 7：テスト印刷する
STEP 8：キャッシュドロワーの開閉を確認する

POSレジアプリでのレシートの印刷方法、キャッシュドロワーの開け方については、「レジで会計する」を参照してください。

mPOPの導入に必要なもの

mPOPを導入する場合は、以下を準備してください。

  • スター精密社製mPOP：
    • モデルPOP10CBIの場合、iPadとBluetoothまたはUSBで接続できます。
    • モデルPOP10CIの場合、iPadとUSBで接続できます。
    • モデルPOP10（販売終了）の場合、iPadとBluetoothで接続できます。
  • 感熱ロール紙：幅58 mmをサポートしています。
  • USBケーブル：iPadとUSBで接続する場合、iPadのコネクター形状に合うものを用意してください。
    • iPadのコネクター形状がLightningの場合、Lightning 〜 USB Type-Cケーブル
    • iPadのコネクター形状がUSB Type-Cの場合、USB Type-C 〜 USB Type-Cケーブル
  • POSレジアプリをインストールしたiPad：インストールについては、「POSレジアプリをインストールする」を参照してください。
  • Apple ID：App Storeからスター精密社の設定用アプリをインストールするときに必要になります。
  • Wi-Fi環境：iPadをWi-Fiに接続できる環境で設定します。

STEP 1：レシートを設定する

レシートに印刷する情報を登録し、印刷先のレジに設定します。詳細については、「レシートを設定する」を参照してください。

STEP 2：mPOPを設置する

mPOPの配線を行います。ここでは、Bluetooth接続タイプの接続について説明します。

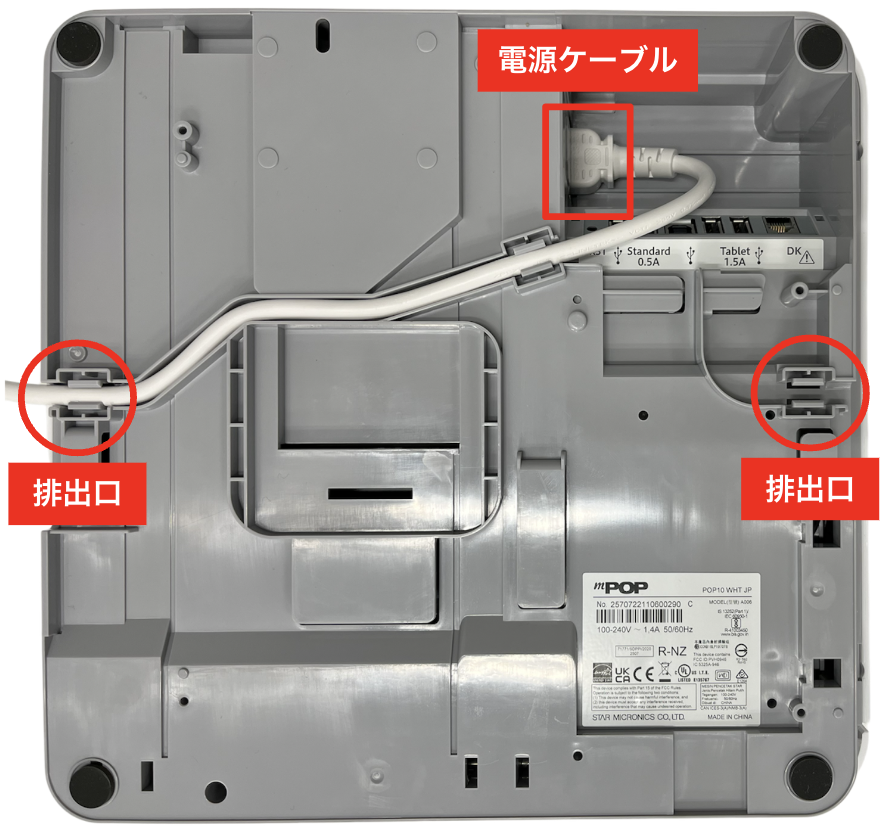

  1. 電源ケーブルを本体底面の接続口に接続します。
    設置場所に合わせて、電源ケーブルを排出口に通します。
    配線については、mPOPに付属の「かんたんセットアップ」を参照してください。
    Note：USB接続タイプの場合は、USBケーブルを配線します。

  2. 電源プラグをコンセントに接続します。

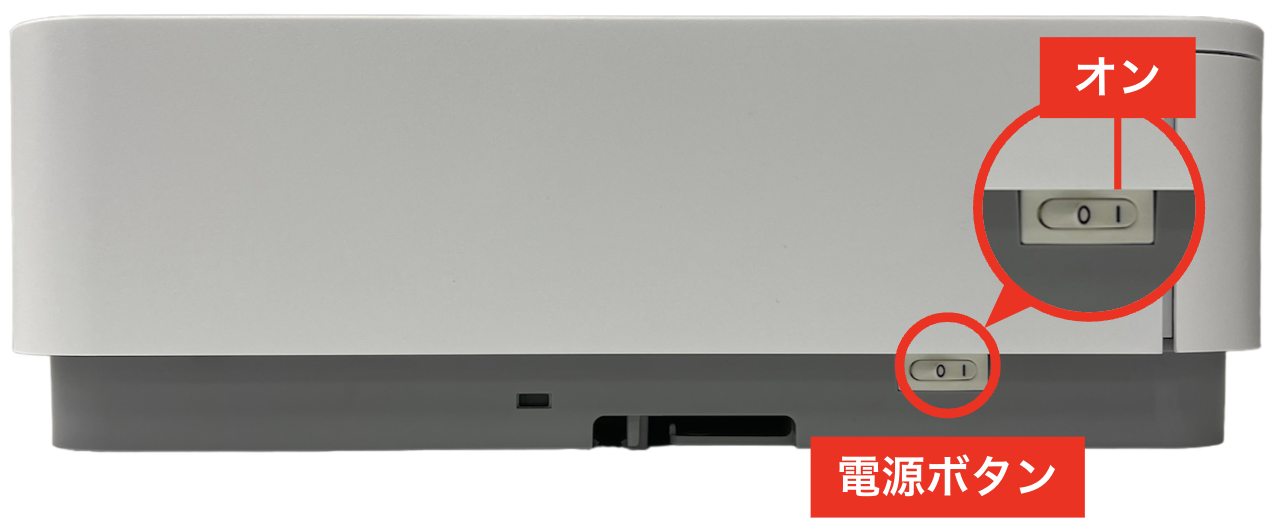

  3. 本体の側面にある電源ボタンをオン（I）にします。

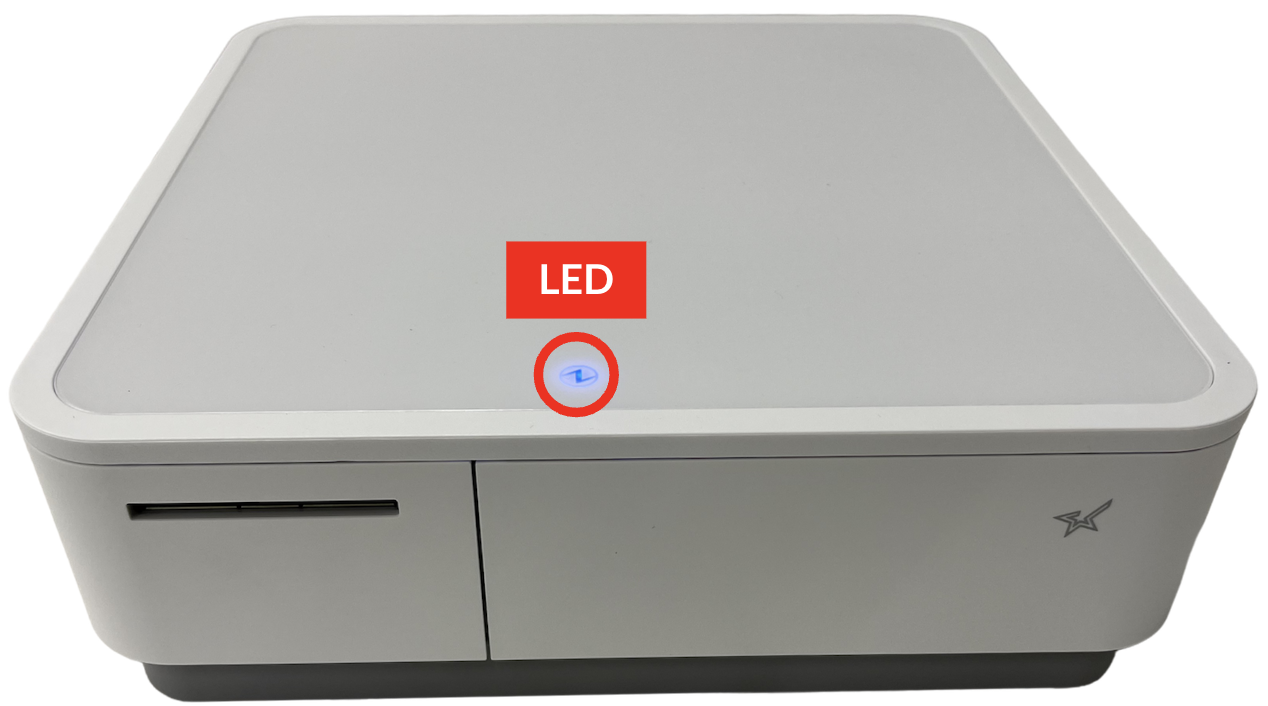

  4. 電源が入り、LEDが青色に点灯します。
    Note：POP10CBIの場合は、Bluetooth接続が完了するまでは緑色に点灯します。

STEP 3：ロール紙をセットする

ロール紙をプリンターにセットします。

Note：電源を入れた状態でロール紙をセットすることで、用紙送りと頭出しが自動的に行われます。

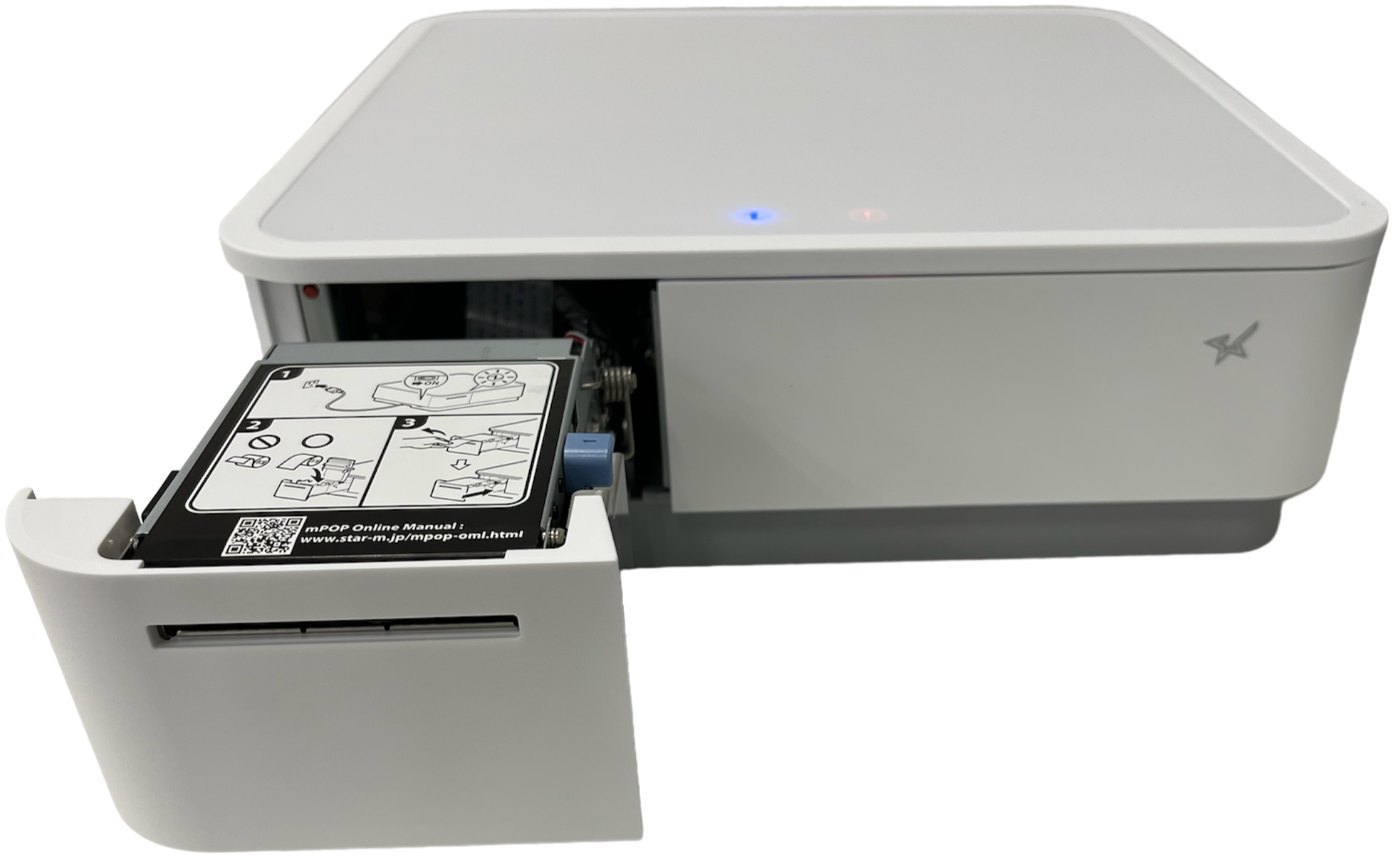

  1. プリンターの前面を押します。ロックが外れるので、プリンターを引き出します。

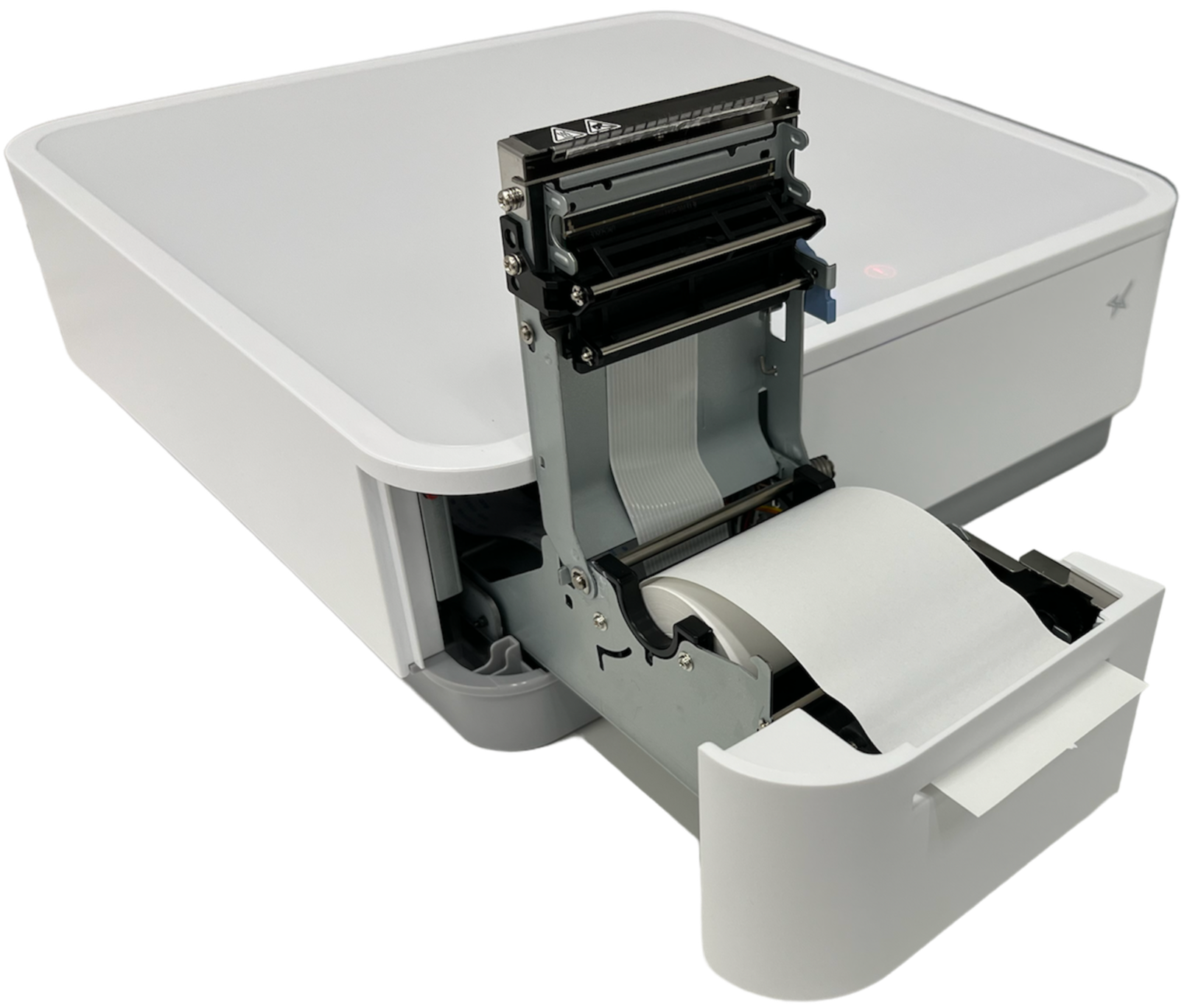

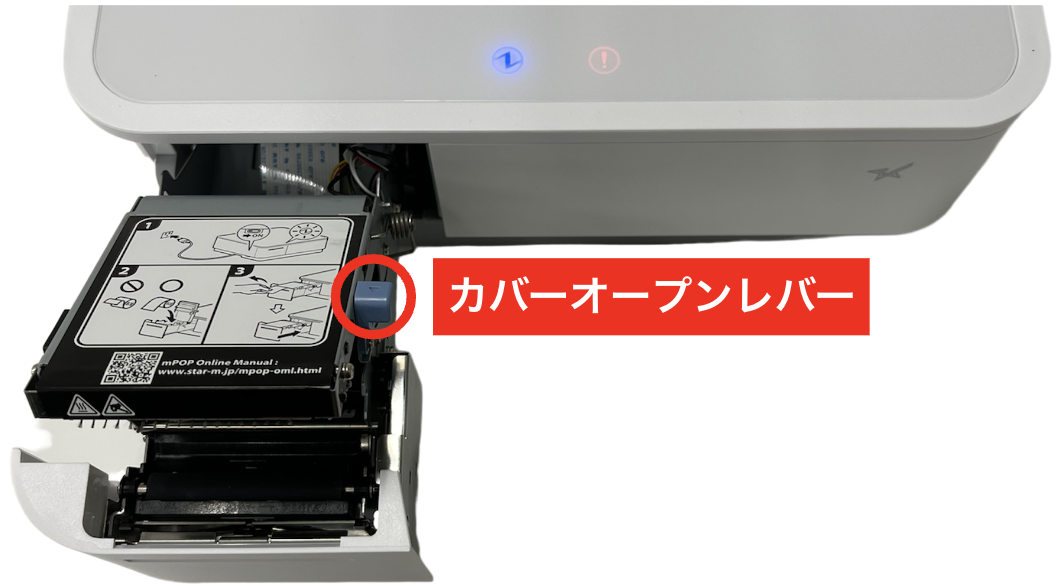

  2. カバーオープンレバーを手前に引きます。プリンターカバーが開きます。
  3. ロール紙をセットします。
    手順については、mPOPに付属の「かんたんセットアップ」を参照してください。

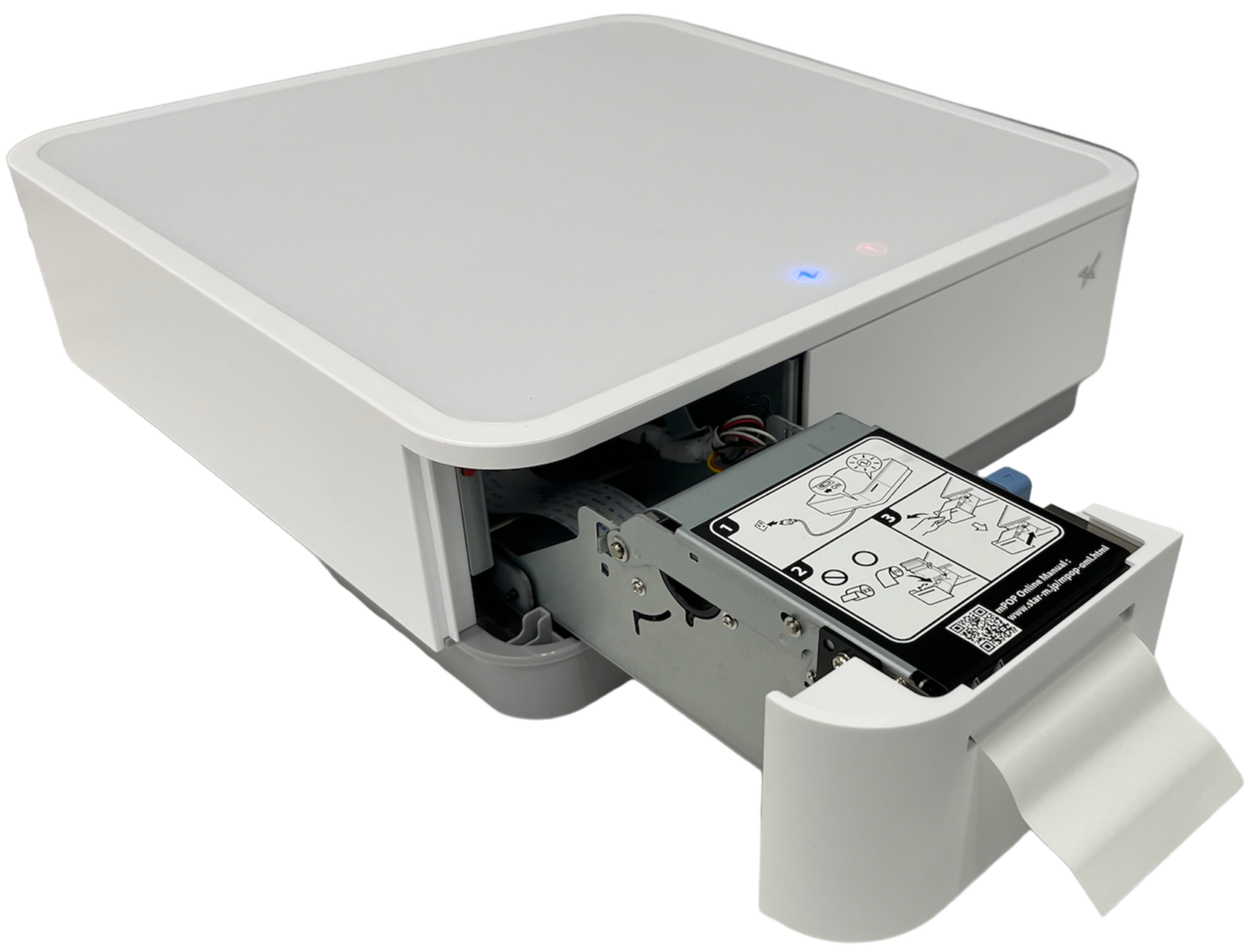

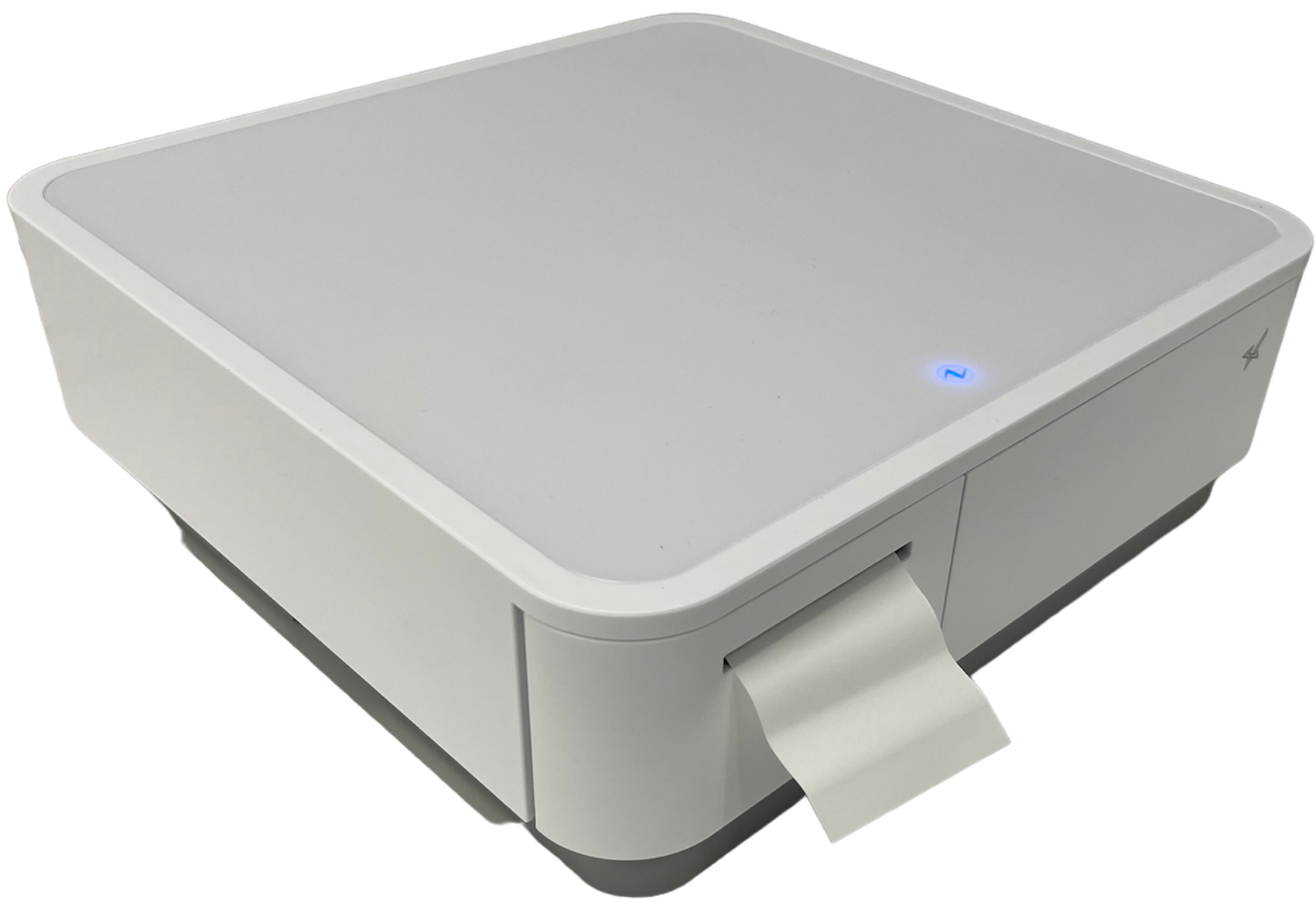

  4. プリンターカバーを閉じます。用紙が送り出されます。
  5. プリンターを押し戻します。

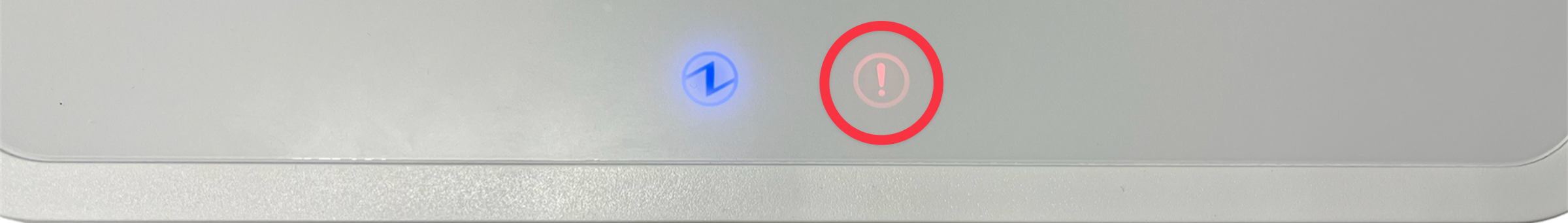

    Note：用紙が正しくセットされていない場合は、赤色の「！」が点灯します。

STEP 4：iPadとmPOPを接続する

Bluetooth接続タイプの場合、iPadと本体をBluetoothで接続します。

Note：USB接続タイプの場合、この手順を行う必要はありません。本体に接続したUSBケーブルをiPadに接続します。
  1. iPadのホーム画面で［設定］をタップします。

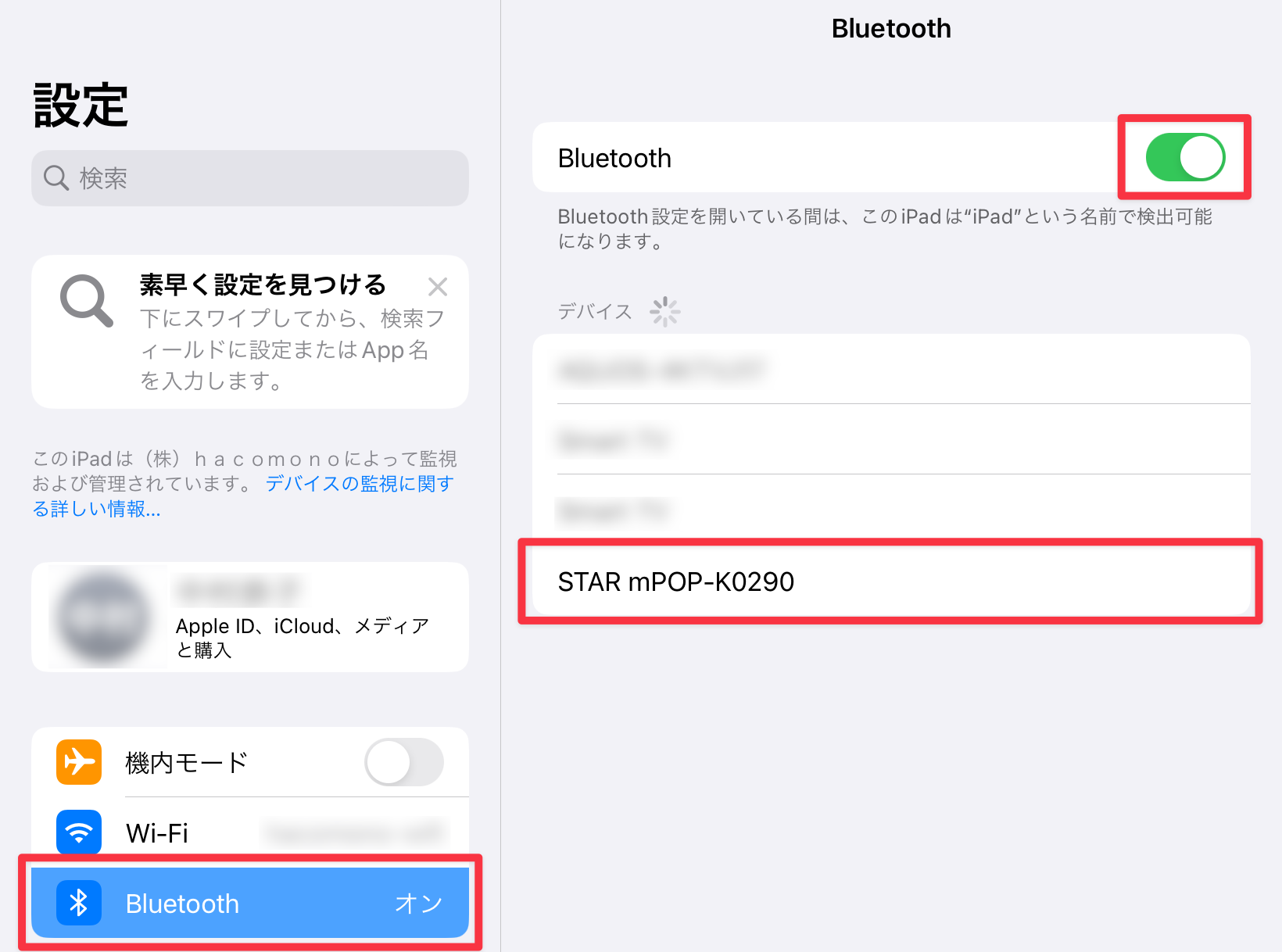

  2. ［Bluetooth］＞［Bluetooth］をオンにして、［デバイス］に表示される［STAR mPOP-XXXXX］を選択します。

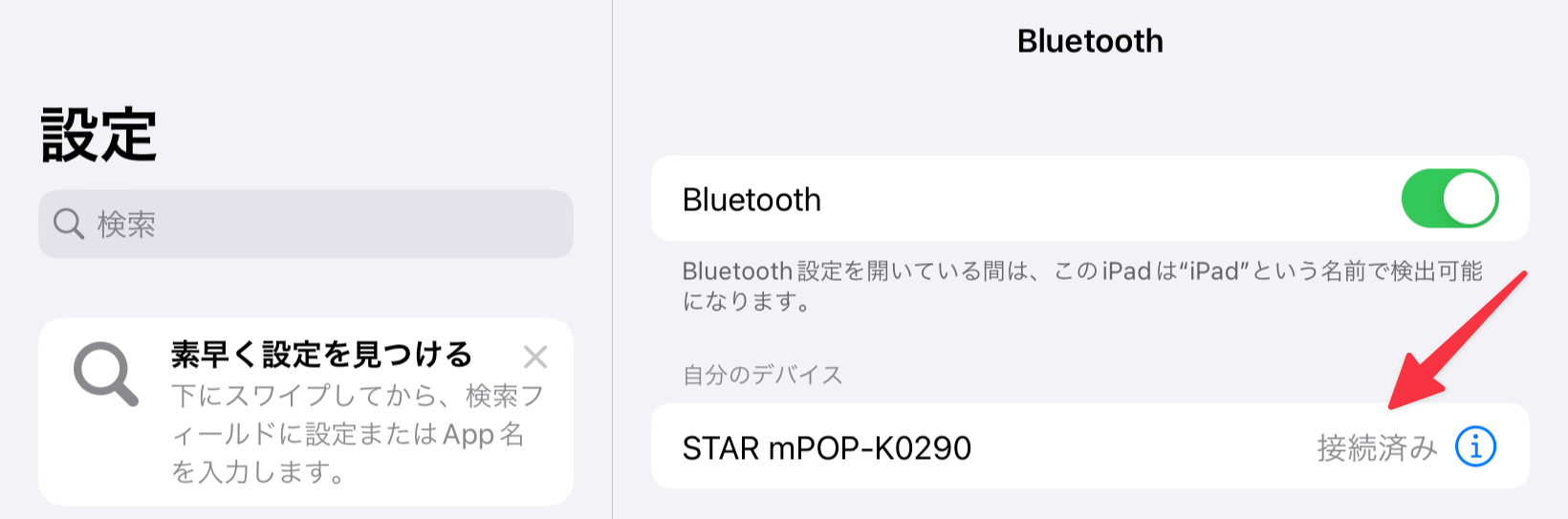

  3. 接続が完了すると、［自分のデバイス］に［接続済み］が表示されます。

STEP 5：印刷領域を設定する

スター精密社の設定用アプリを使用して、レシートの印刷領域を「50.8mm (406ドット)」に設定します。

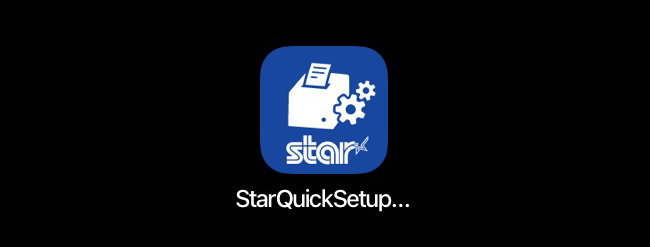

  1. iPadのApp Storeから、スター精密社のアプリ「Star Quick Setup Utility」をインストールします。
  2. iPadのホーム画面で、Star Quick Setup Utilityアプリをタップします。アプリが起動します。

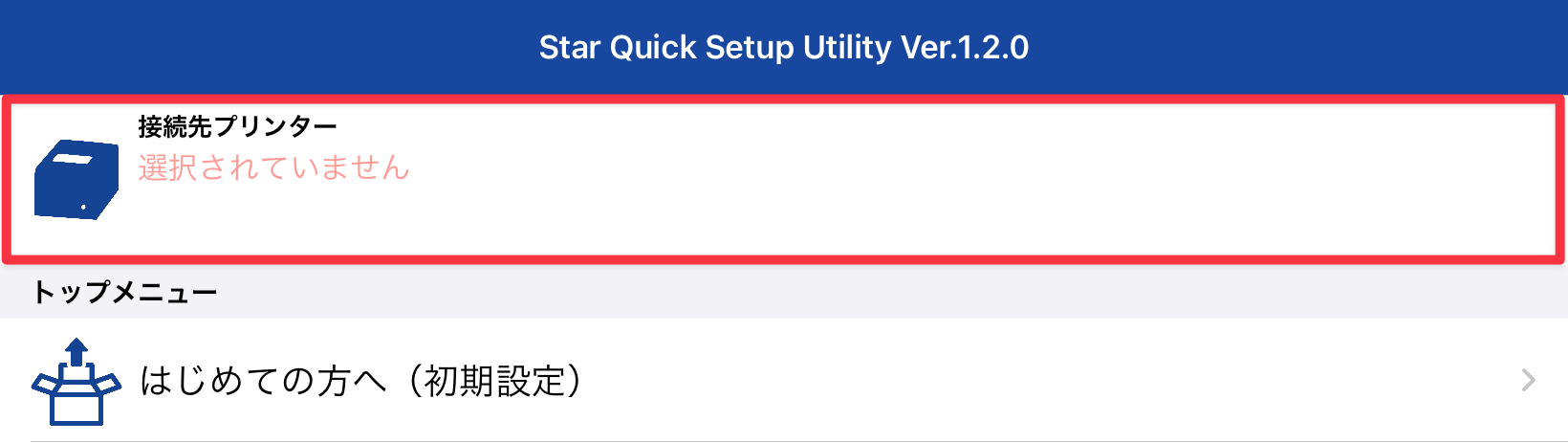

  3. 「接続先プリンター」をタップします。

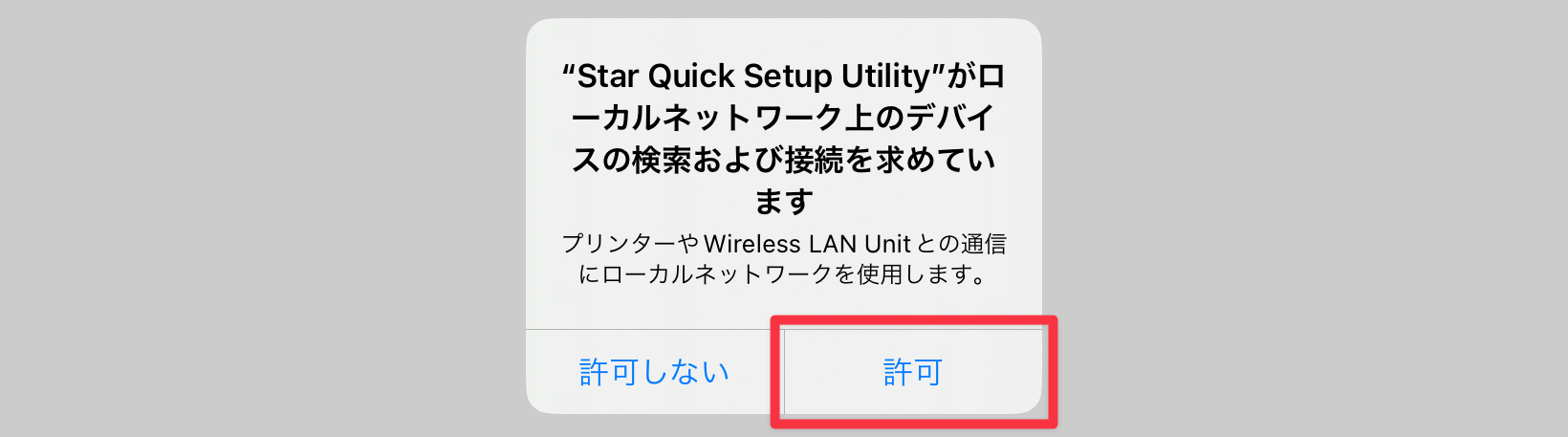

  4. ［許可］をタップします。

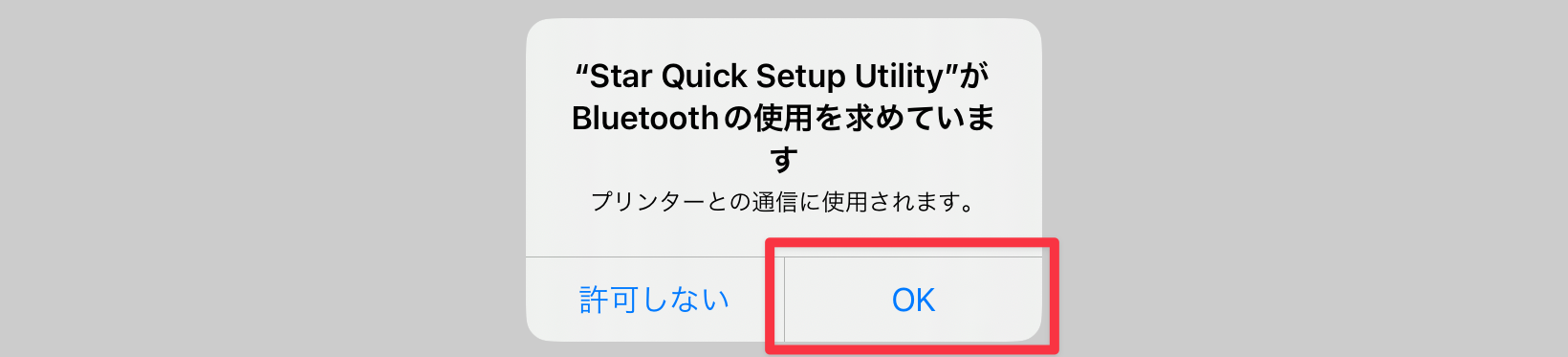

  5. ［OK］をタップします。

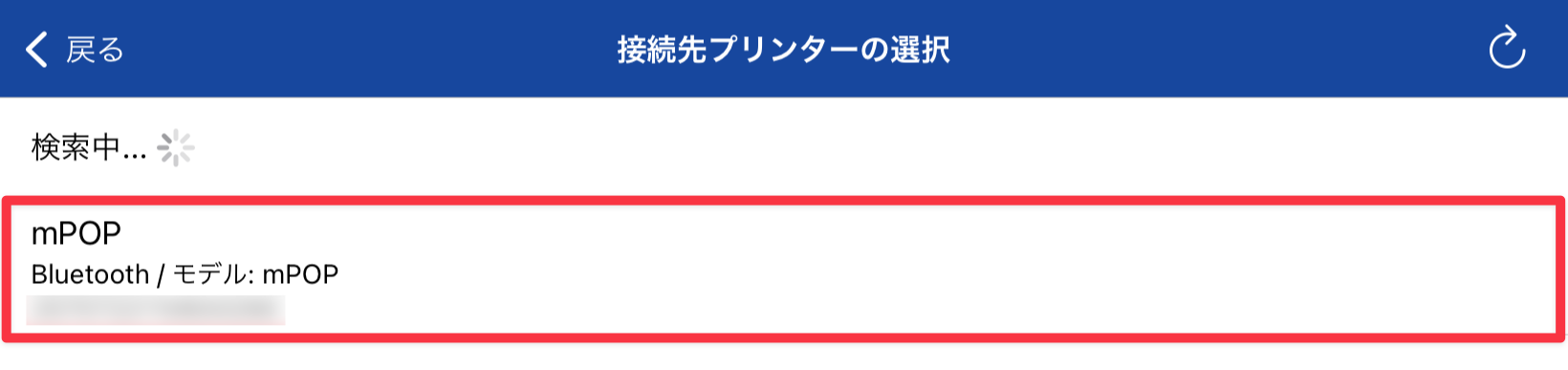

  6. 「mPOP」が検出されたらタップします。

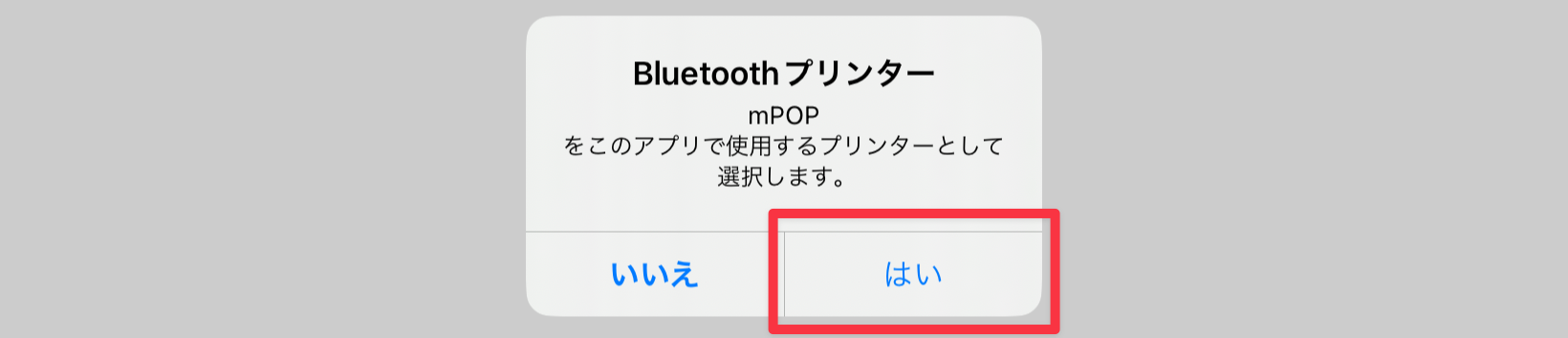

  7. ［はい］をタップします。

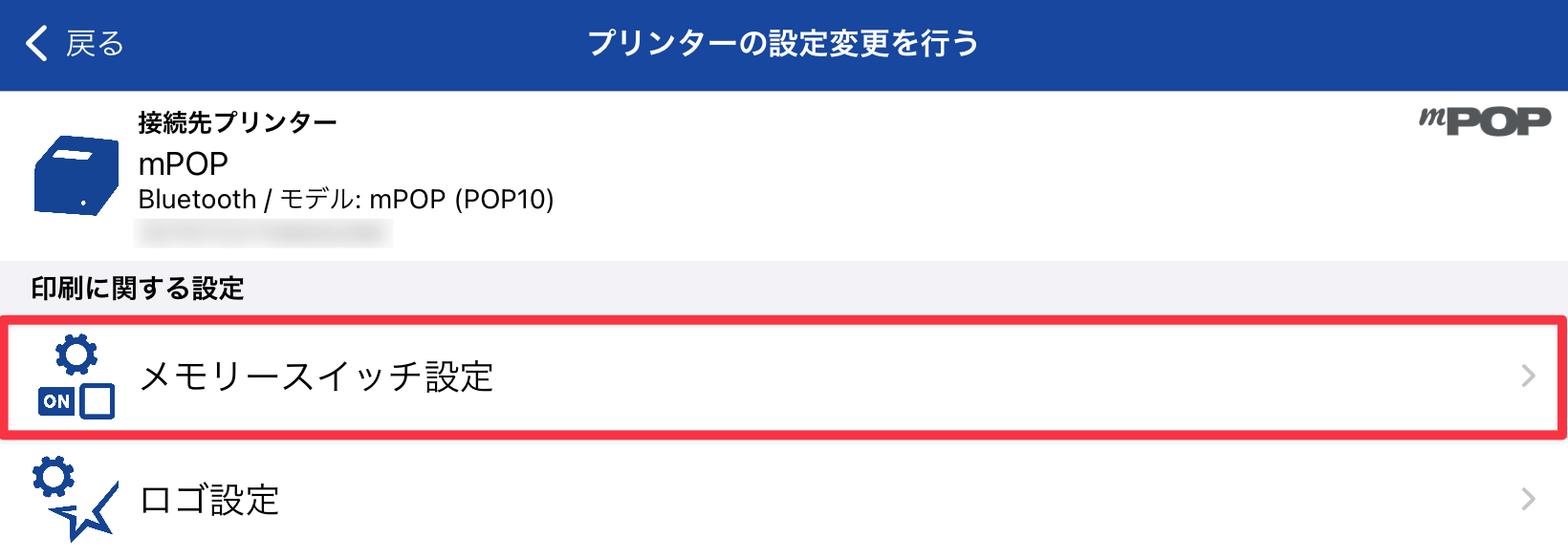

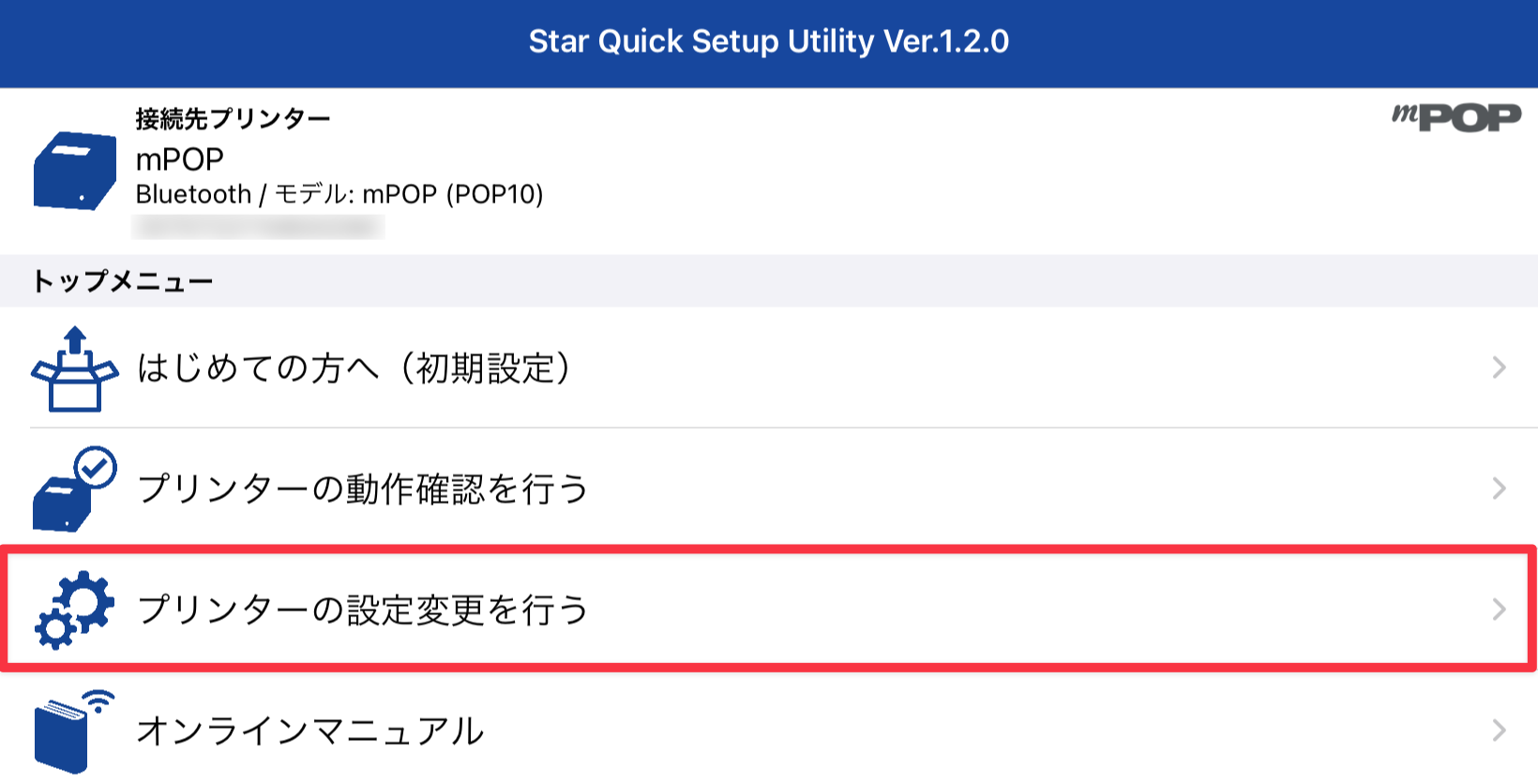

  8. ［プリンターの設定変更を行う］を選択します。

  9. ［メモリースイッチ設定］を選択します。

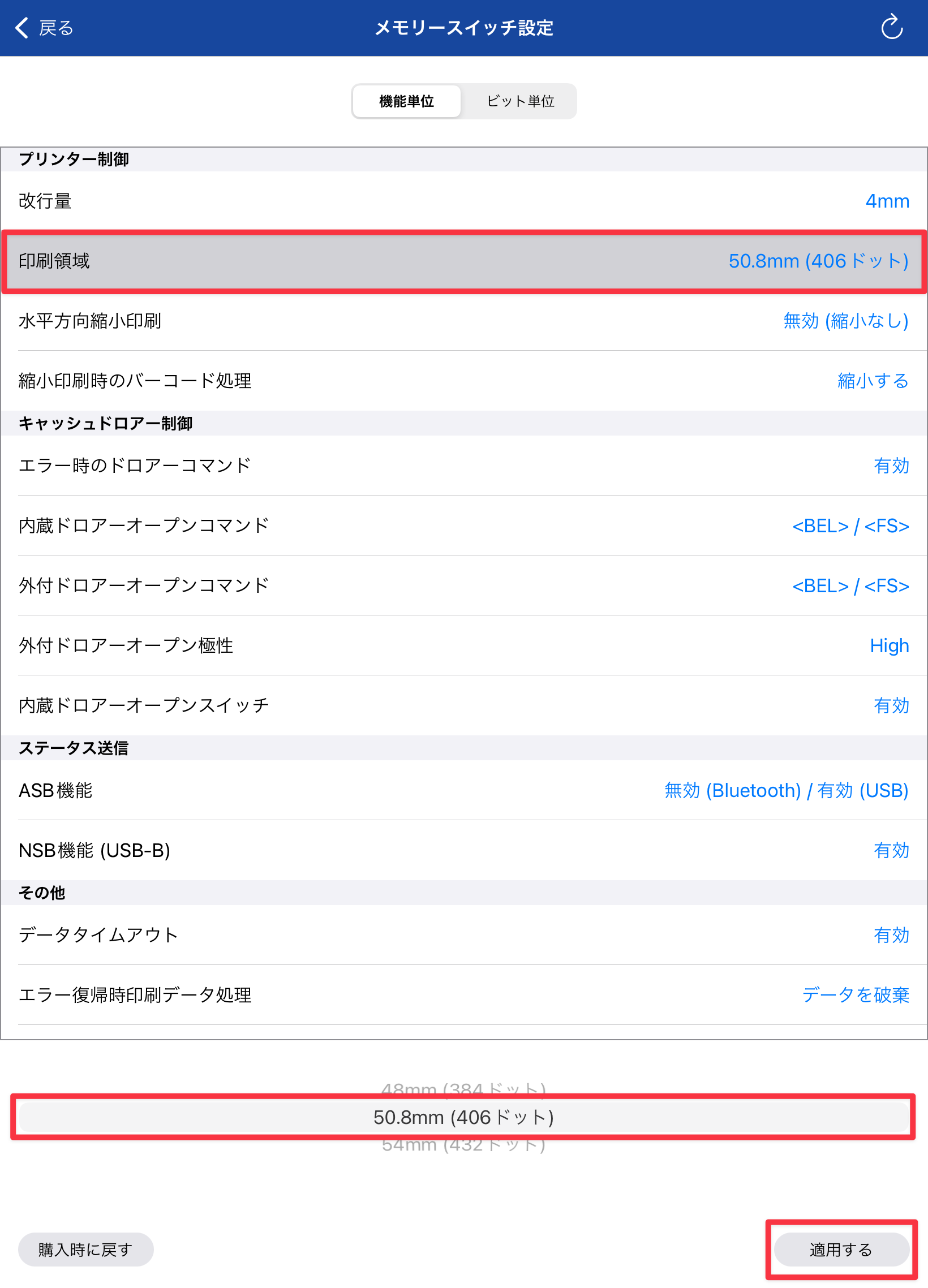

  10. 下にスクロールして［印刷領域］を選択し、印刷領域の幅を「50.8mm (406ドット)」に変更して、［適用する］をタップします。

  11. 確認画面が表示されるので、［はい］をタップします。

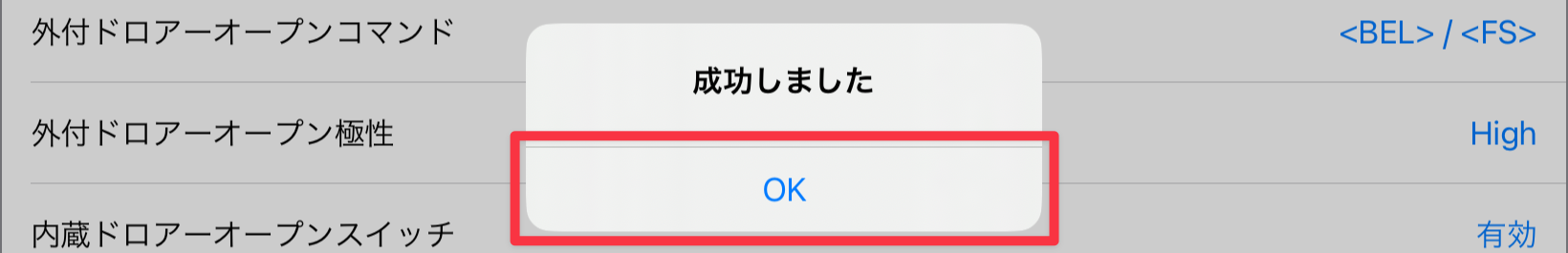

  12. 「成功しました」のメッセージが表示されたら設定完了です。
    ［OK］をタップします。

STEP 6：レシートプリンターとキャッシュドロワーを有効にする

POSレジアプリの設定画面で、レシートプリンターとキャッシュドロワーを有効にします。

  1. POSレジアプリを起動して、レジ画面を表示します。

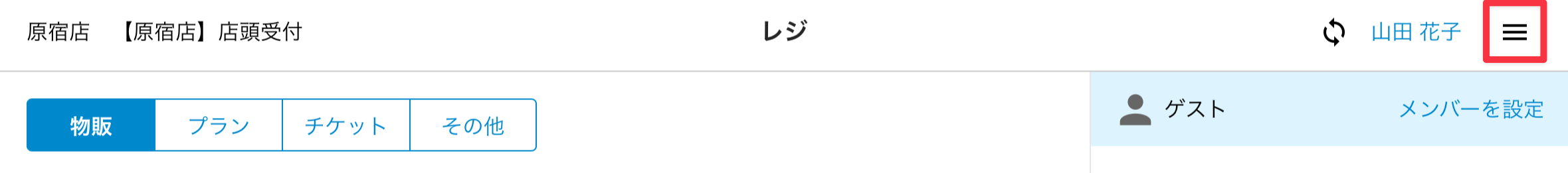

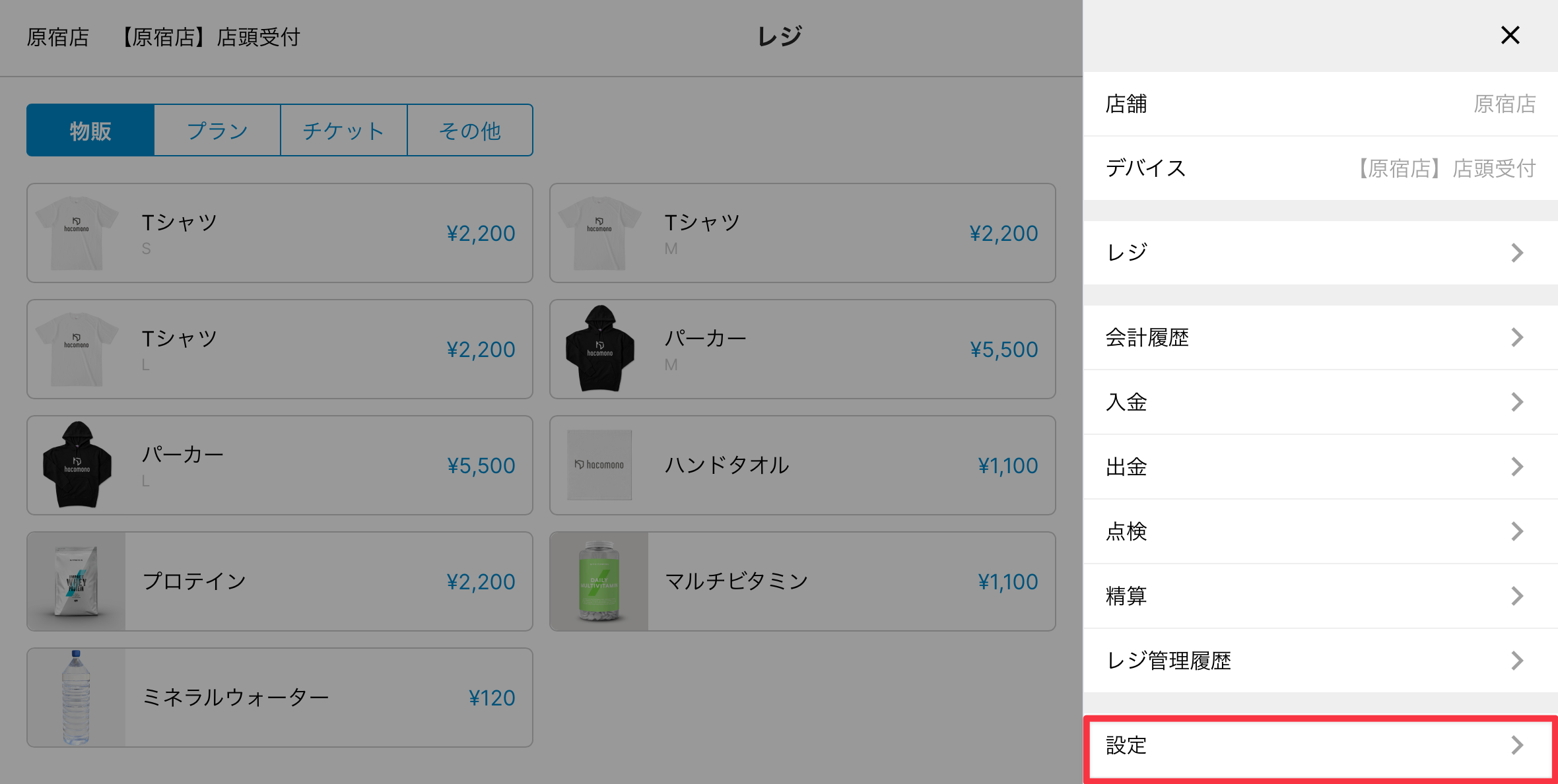

  2. ［≡］をタップします。
  3. ［設定］を選択します。

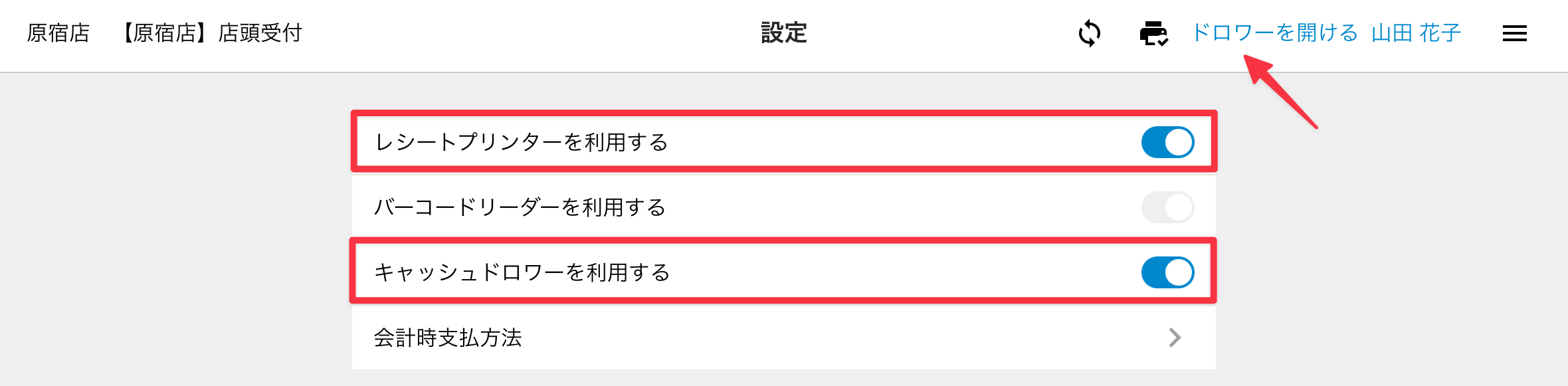

  4. ［レシートプリンターを利用する］と［キャッシュドロワーを利用する］をオンにします。
    プリンターとキャッシュドロワーが利用できる状態になると、画面上部にプリンターアイコンと［ドロワーを開ける］が表示されます。

    Note：オン/オフボタンの位置に「本環境では利用できません」が表示される場合は、hacomono担当者までご連絡ください。

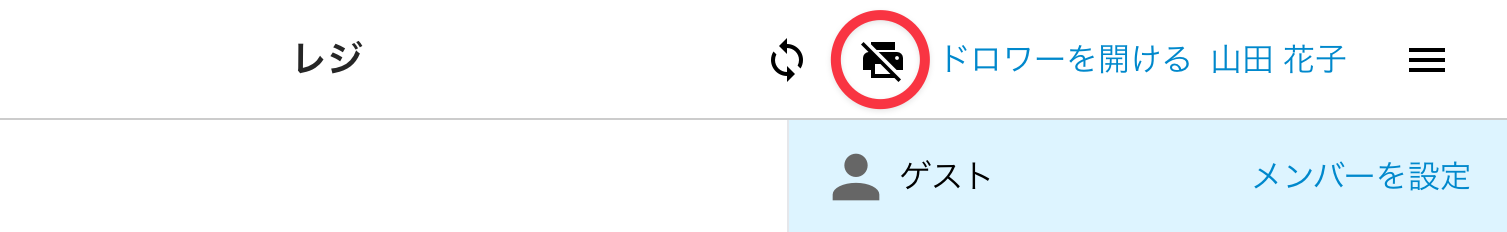

    Note：mPOPの電源を切っているときなど、接続されていない状態のときはプリンターアイコンに斜線が入ります。接続状態になるまでに数秒かかることがあります。この場合、プリンターアイコンに斜線が入っていても、そのまま少し待つと接続状態になります。

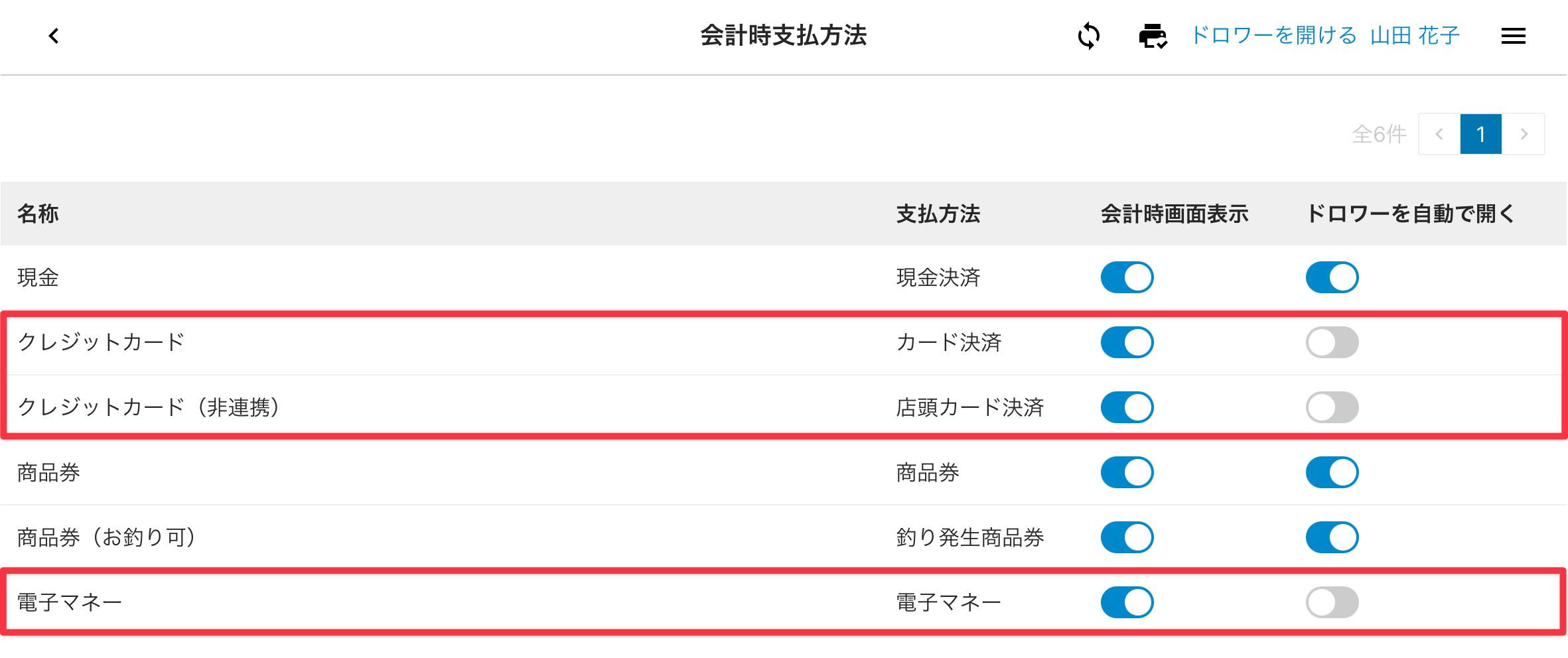

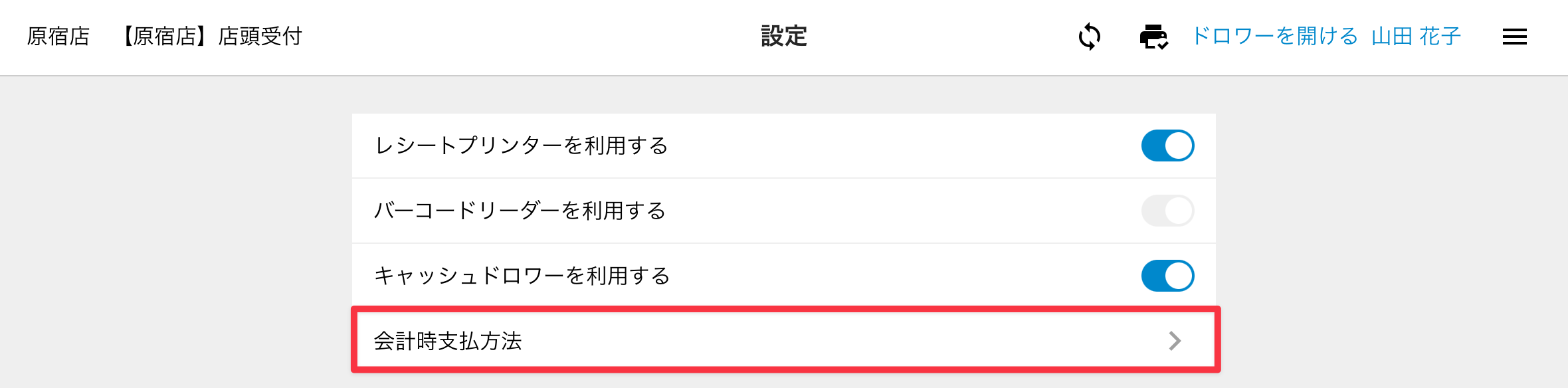

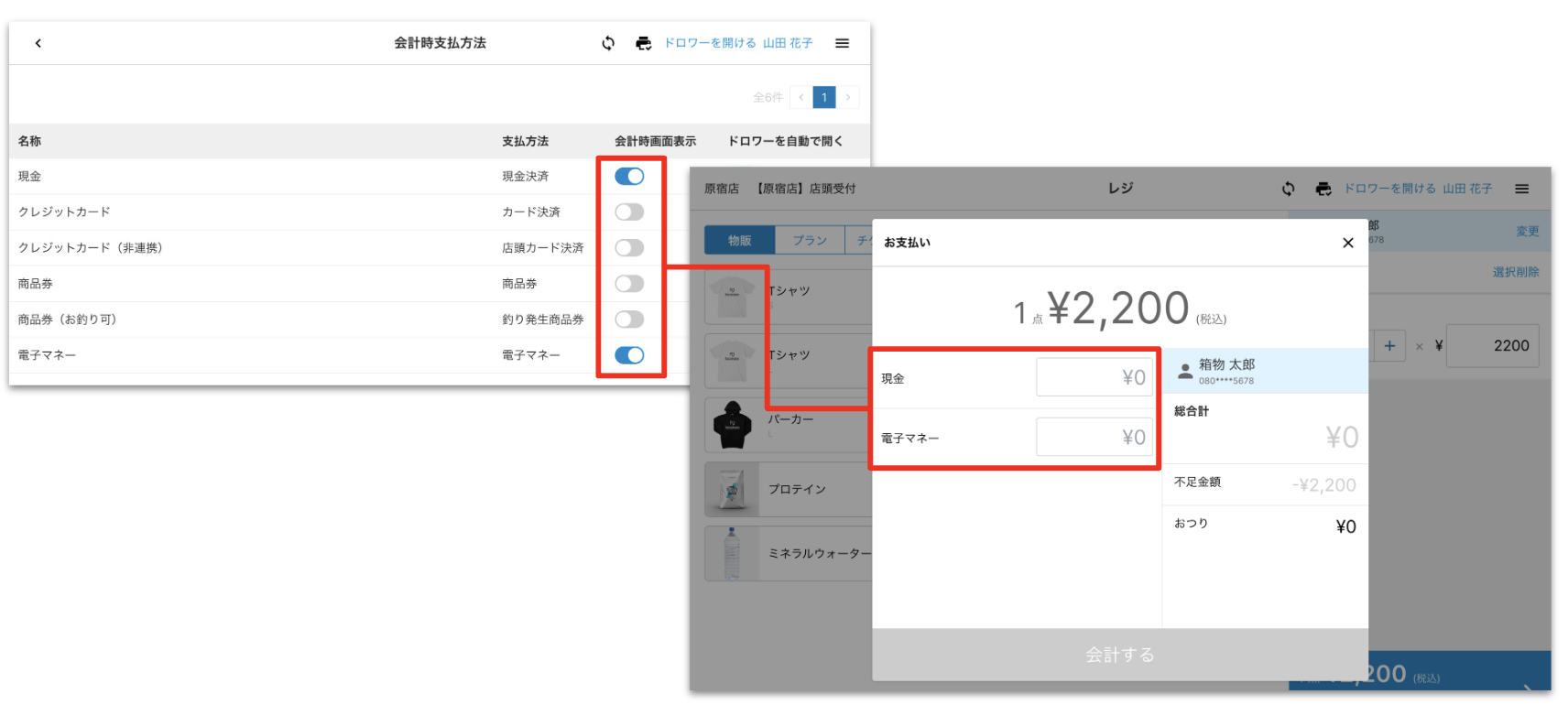

  5. ［会計時支払方法］を選択します。
  6. クレジットカードや電子マネーなど、会計時に自動でキャッシュドロワーを開かなくてよい支払方法がある場合は、［ドロワーを自動で開く］をオフにします。

    Note：［会計時画面表示］をオフにした支払方法は、選択中のレジのお支払い画面に表示されなくなります。
  7. 画面左上の［<］をタップして、設定画面に戻ります。

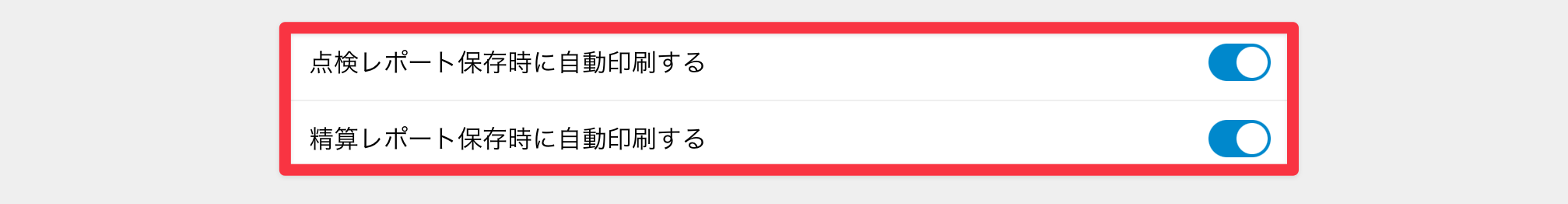

  8. 点検・精算時に点検レポート・精算レポートが自動で印刷されるようにする場合は、［点検レポート保存時に自動印刷する］、［精算レポート保存時に自動印刷する］をオンにします。
    Note：オン/オフボタンの位置に「本環境では利用できません」が表示される場合は、hacomono担当者までご連絡ください。
Note：設定内容は、設定中のPOSレジアプリのレジだけに適用されます。レジが複数ある場合は、複数のPOSレジアプリで設定する必要があります。

STEP 7：テスト印刷する

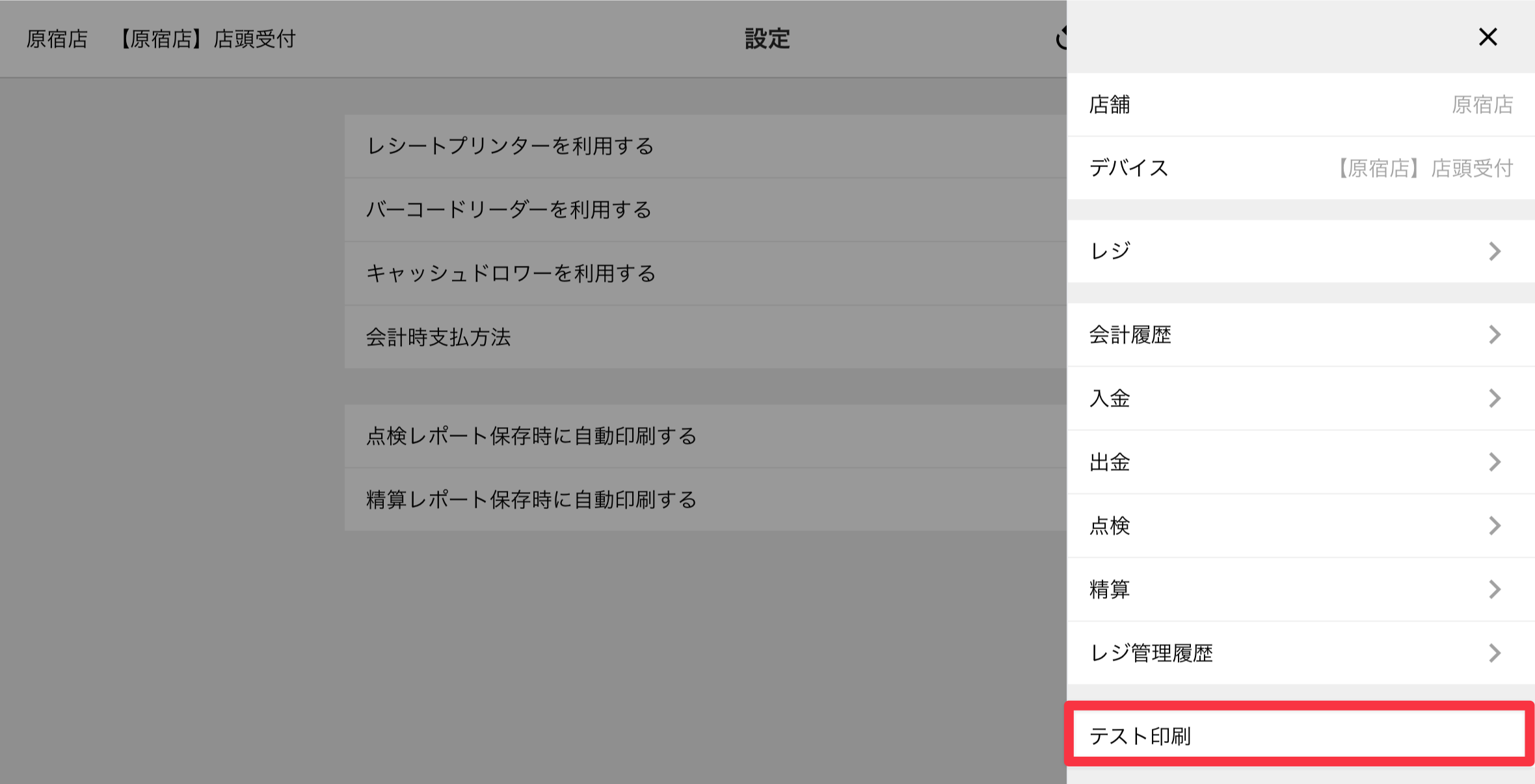

テスト印刷するには、画面右上の［≡］をタップして、［テスト印刷］を選択します。

Note：メニューの［テスト印刷］は、レシートプリンターが利用できる状態のときだけ表示されます。
Note：レシートプリンターに関するトラブルシューティングについては、POSレジのよくあるご質問を参照してください（「よくあるご質問」を参照）。

STEP 8：キャッシュドロワーの開閉を確認する

キャッシュドロワーをPOSレジアプリから開けられることを確認します。キャッシュドロワーの開け方については、「キャッシュドロワーを開閉する」を参照してください。

キャッシュドロワーのトラブルシューティングについては、「よくあるご質問」を参照してください。
