レシートプリンター（mC-Print3）を設定する

注意：ご契約にPOSレジ機能が含まれている場合にご利用になれます。

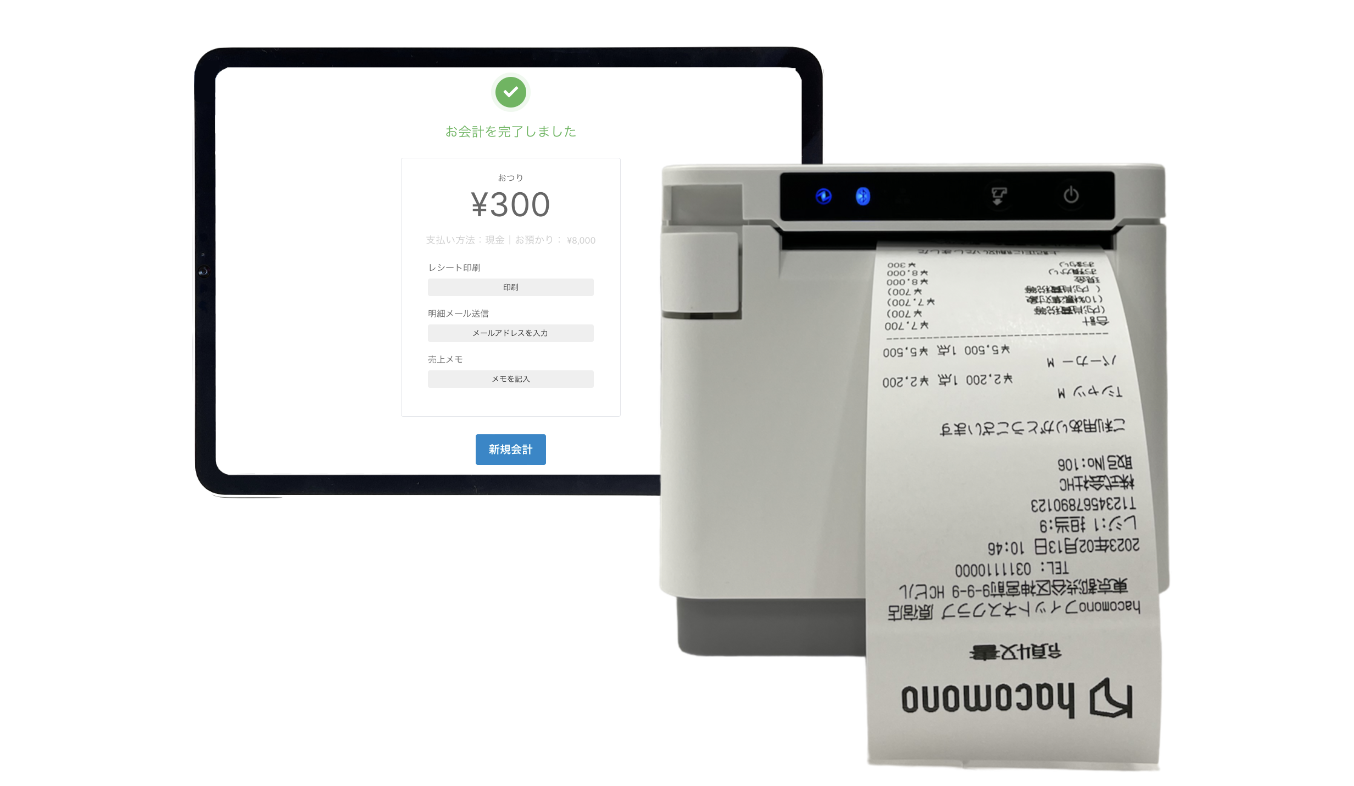

POSレジアプリは、レシートプリンターに接続することで、会計時にレシートを印刷できます。

ここでは、スター精密社製レシートプリンターmC-Print3をPOSレジアプリに接続する手順について説明します。


設定の流れ：

STEP 1：レシートを設定する
STEP 2：mC-Print3を設置する
STEP 3：ロール紙をセットする
STEP 4：iPadとmC-Print3を接続する
STEP 5：印刷領域を設定する
STEP 6：レシートプリンターを有効にする
STEP 7：テスト印刷する

POSレジアプリでのレシートの印刷方法については、「レジで会計する」を参照してください。

mC-Print3の導入に必要なもの

mC-Print3を導入する場合は、以下を準備してください。

  • スター精密社製mC-Print3：
    • iPadとBluetoothで接続する場合、モデル「MCP31LB」
    • iPadとUSBで接続する場合、モデル「MCP31LB」または「MCP31L」
  • 感熱ロール紙：幅58 mmをサポートしています。
  • USBケーブル：iPadとUSBで接続する場合、iPadのコネクター形状に合うものを用意してください。
    • iPadのコネクター形状がLightningの場合、Lightning 〜 USB Type-Aケーブル
    • iPadのコネクター形状がUSB Type-Cの場合、USB Type-C 〜 USB Type-Aケーブル
  • POSレジアプリをインストールしたiPad：インストールについては、「POSレジアプリをインストールする」を参照してください。
  • Apple ID：App Storeからスター精密社の設定用アプリをインストールするときに必要になります。
  • Wi-Fi環境：iPadをWi-Fiに接続できる環境で設定します。

STEP 1：レシートを設定する

レシートに印刷する情報を登録し、印刷先のレジに設定します。詳細については、「レシートを設定する」を参照してください。

STEP 2：mC-Print3を設置する

mC-Print3の配線を行います。

  1. プリンター本体の背面のカバーを開けます。
    背面の左右にある隙間に爪をかけて、片側ずつ取り外します。

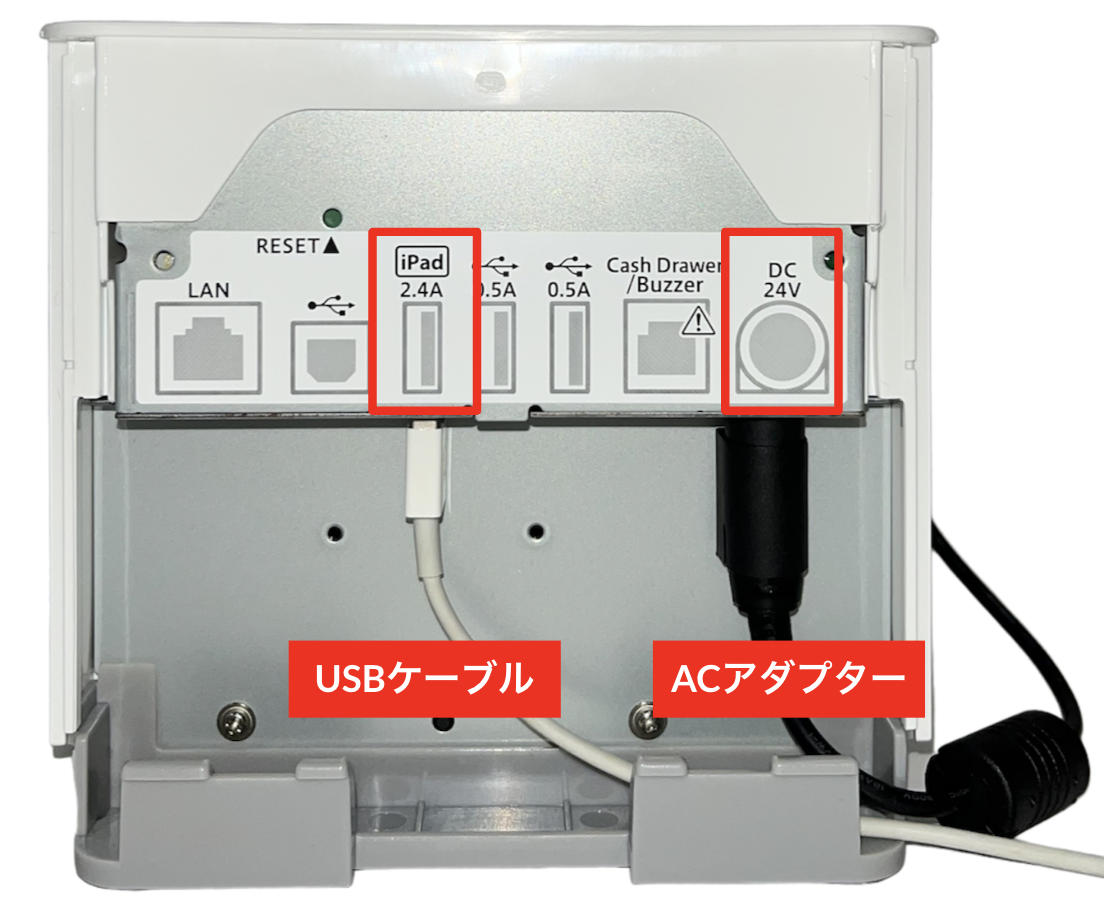

  2. ACアダプターのプラグを「DC24V」に接続します。iPadにUSBで接続する場合はUSBケーブルを「iPad 2.4 A」に接続します。
    設置場所に合わせて、ケーブル排出口にケーブルを通します。
  3. 背面のカバーを閉じます。
  4. 電源ケーブルをACアダプターと繋げて電源プラグをコンセントに接続します。

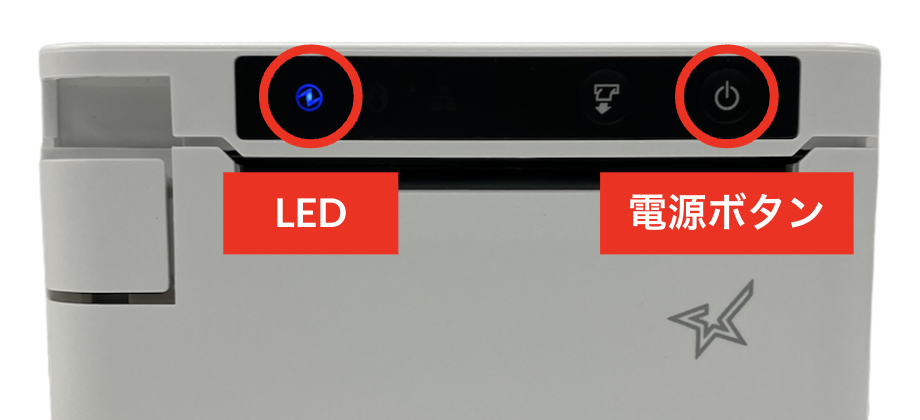

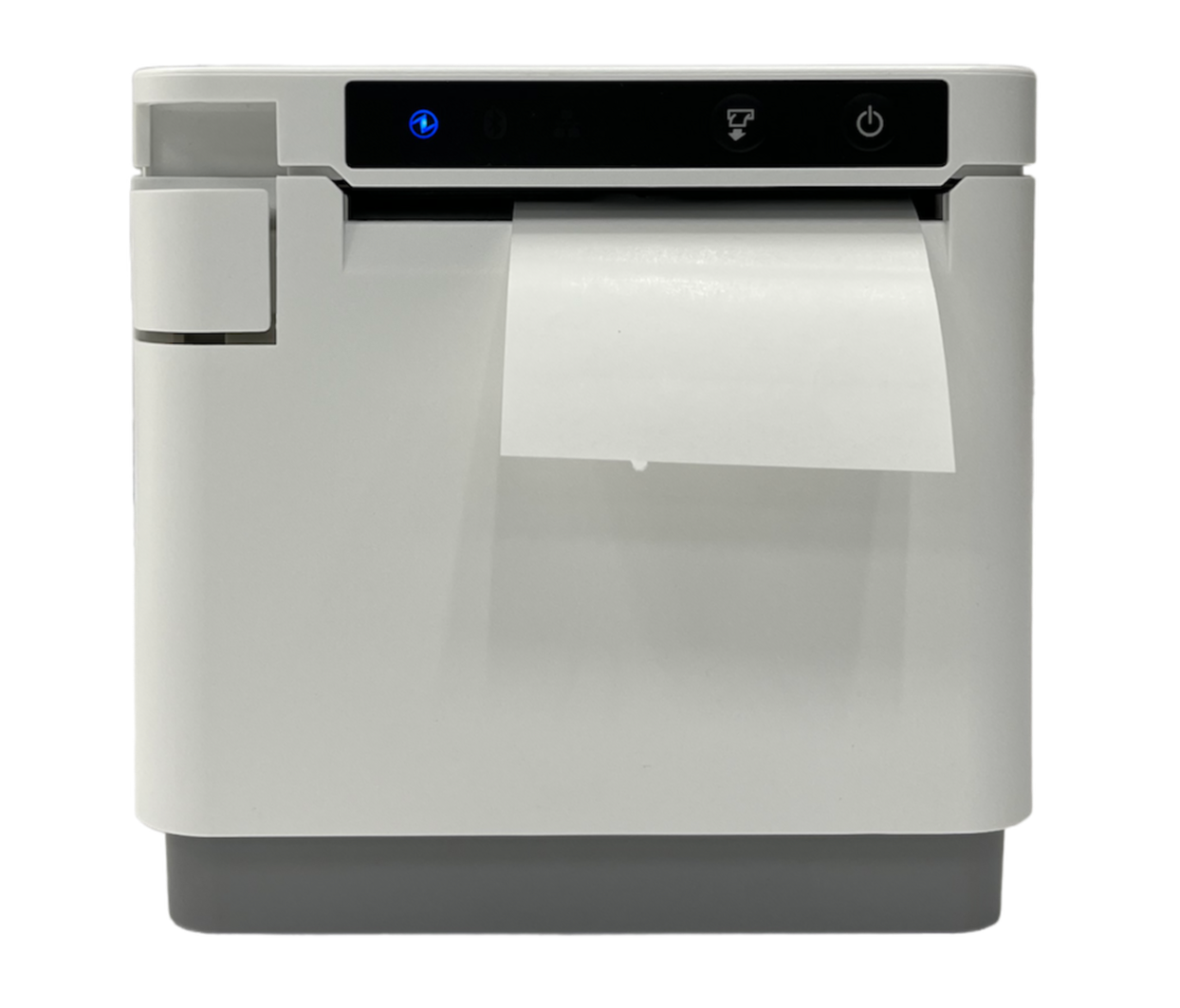

  5. プリンター本体の前面にある電源ボタンを押します。
    電源が入り、LEDが青色に点灯します。

STEP 3：ロール紙をセットする

ロール紙をプリンターにセットします。

Note：電源を入れた状態でロール紙をセットすることで、用紙送りと頭出しが自動的に行われます。

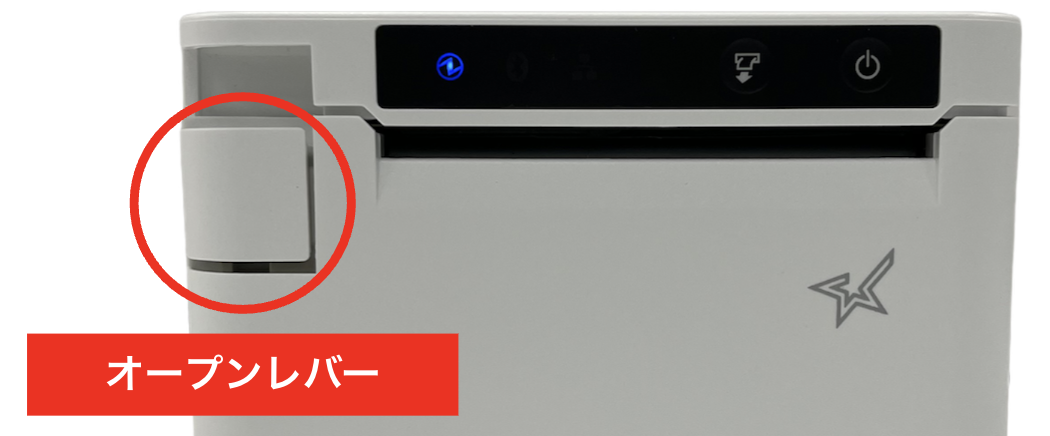

  1. オープンレバーを引いて、プリンター本体の前面のカバーを開けます。

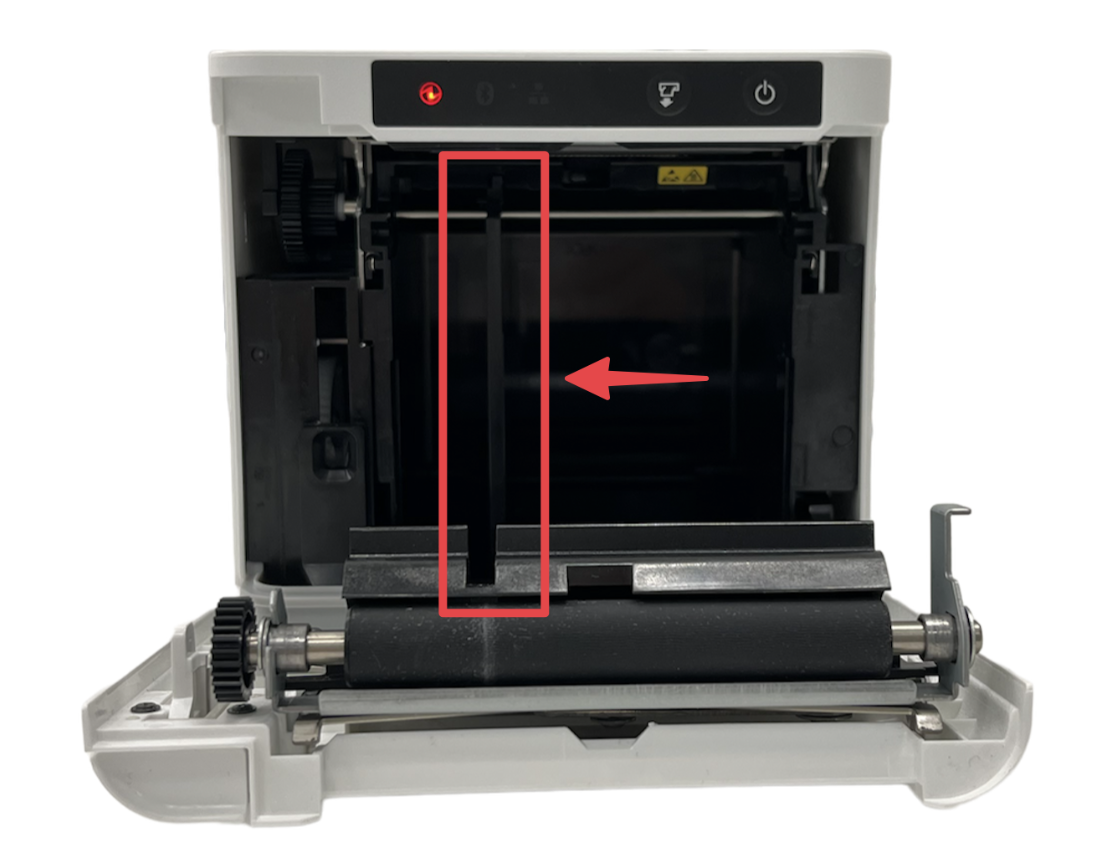

  2. ロール紙ガイドを取り付けます。
    手順については、mC-Print3に付属の「かんたんセットアップ」を参照してください。
    Note：58 mm幅のロール紙を使用する場合は、ロール紙ガイドを取り付ける必要があります。

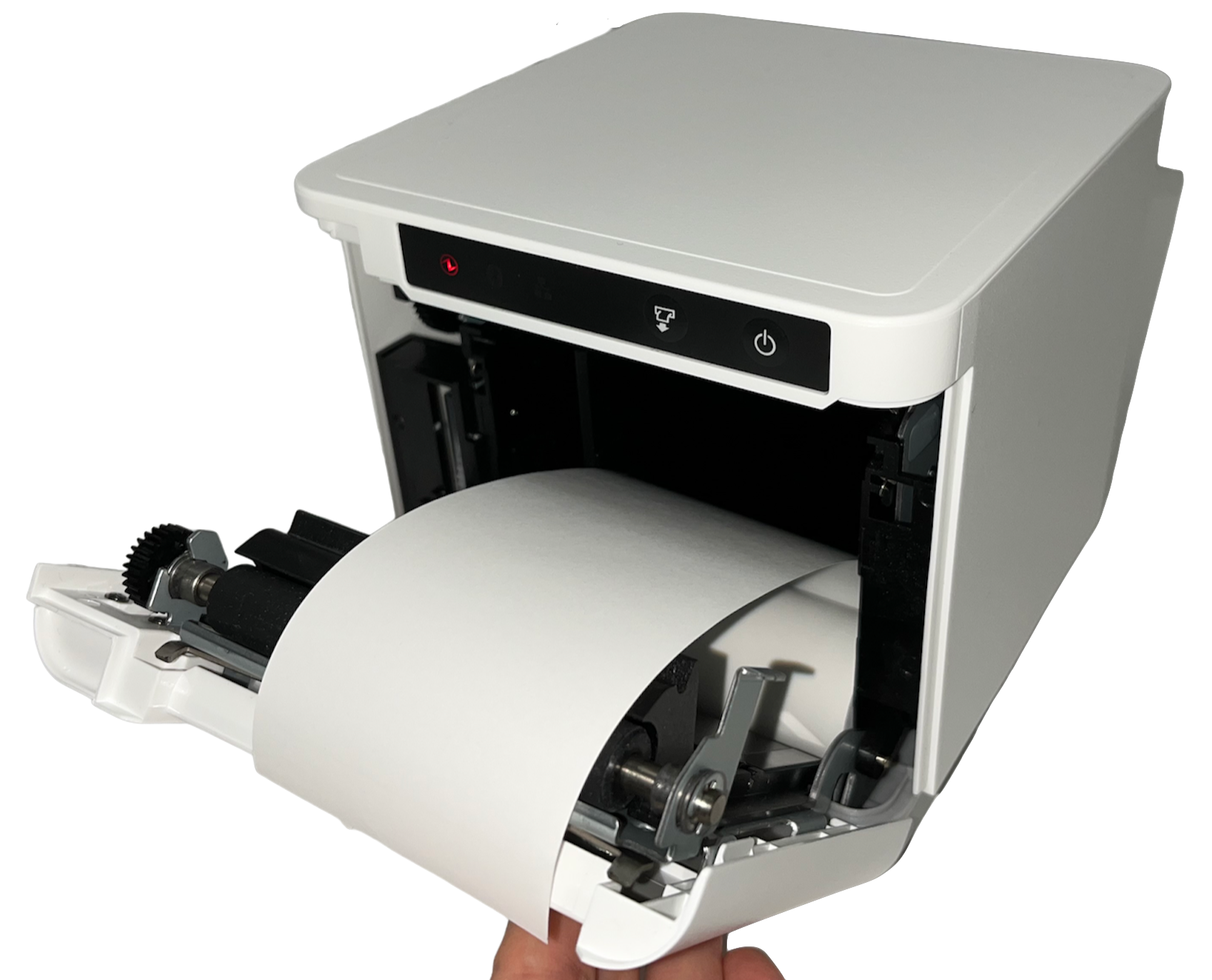

  3. ロール紙をセットします。
    手順については、mC-Print3に付属の「かんたんセットアップ」を参照してください。

  4. 前面のカバーを閉じます。
    用紙が正しくセットされた場合は、LEDが青色に点灯します。
    Note：用紙が正しくセットされていない場合は、LEDが赤色に点灯します。

STEP 4：iPadとmC-Print3を接続する

Bluetoothで接続する場合：

Bluetooth接続タイプ（MCP31LB）の場合、iPadと本体をBluetoothで接続します。

  1. iPadのホーム画面で［設定］をタップします。
  2. ［Bluetooth］＞［Bluetooth］をオンにして、［デバイス］に表示される［mC-Print3-XXXXX］を選択します。

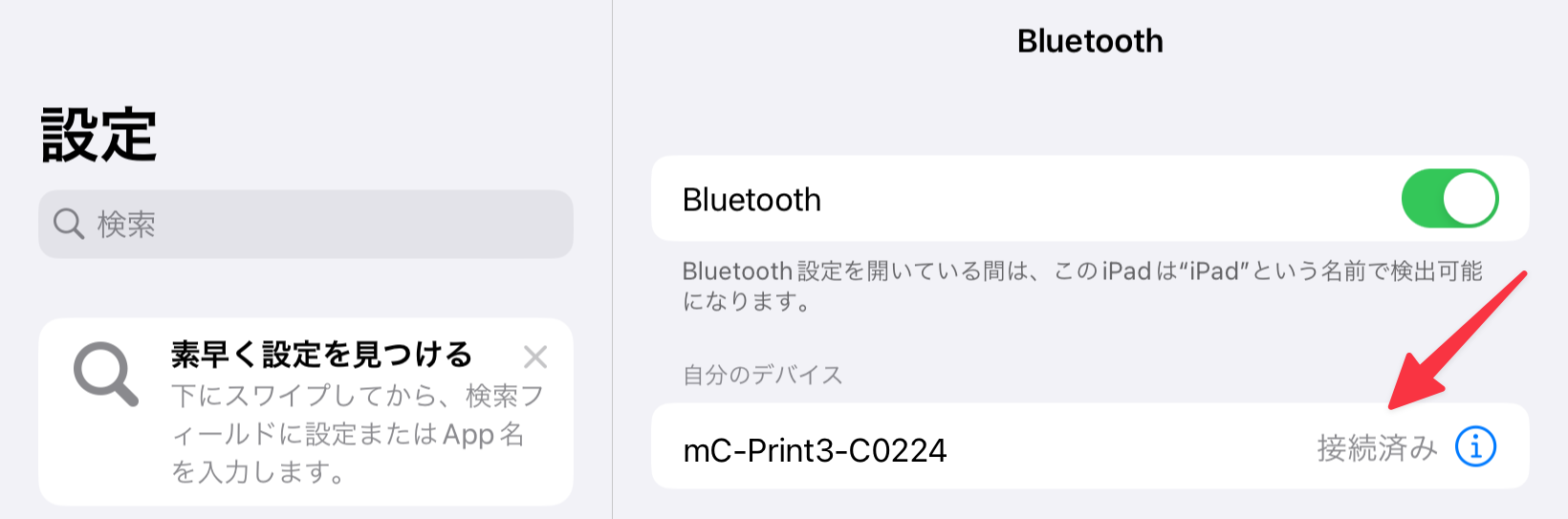

  3. 接続が完了すると、［自分のデバイス］に［接続済み］が表示されます。
Note：Bluetooth接続ができない場合、スター精密社のオンラインマニュアルも参考にしてください（「mC-Print3 オンラインマニュアル」を参照）。

USBで接続する場合：

USB接続タイプ（MCP31LB、MCP31L）の場合、プリンターに接続したUSBケーブルをiPadに接続します。

STEP 5：印刷領域を設定する

スター精密社の設定用アプリを使用して、レシートの印刷領域を「50.8mm (406ドット)」に設定します。

  1. iPadのApp Storeから、スター精密社のアプリ「Star Quick Setup Utility」をインストールします。

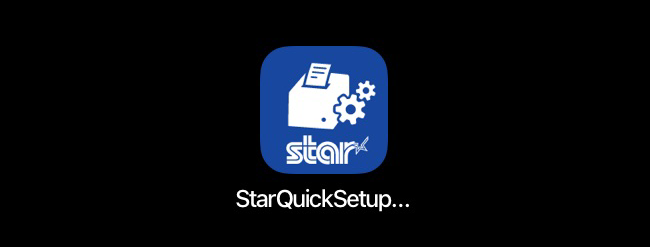

  2. iPadのホーム画面で、Star Quick Setup Utilityアプリをタップします。アプリが起動します。

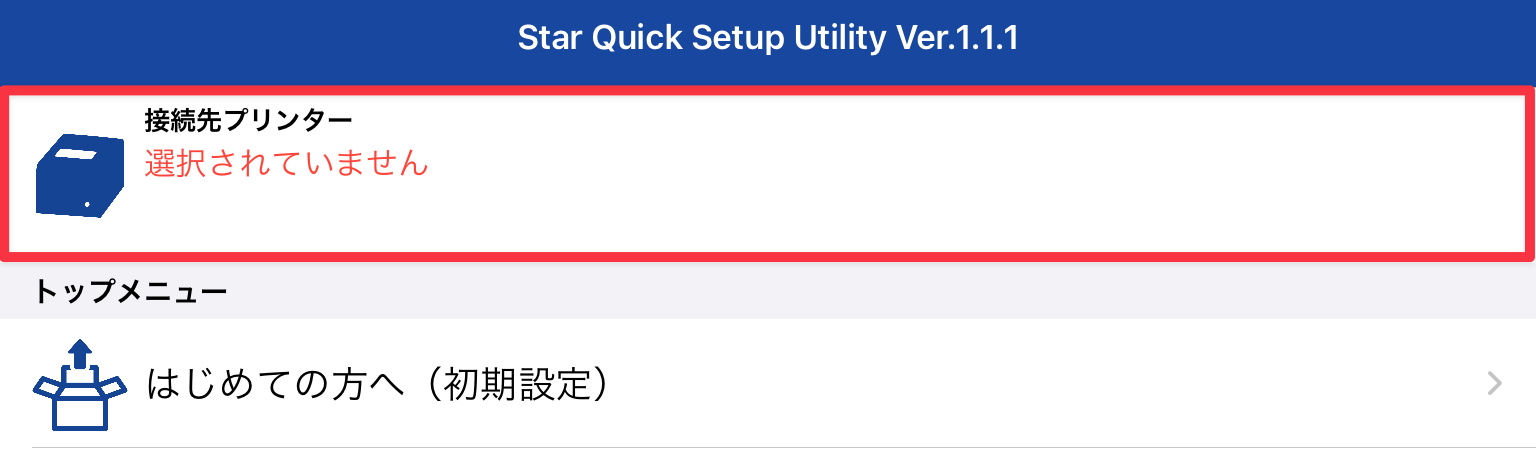

  3. 「接続先プリンター」をタップします。

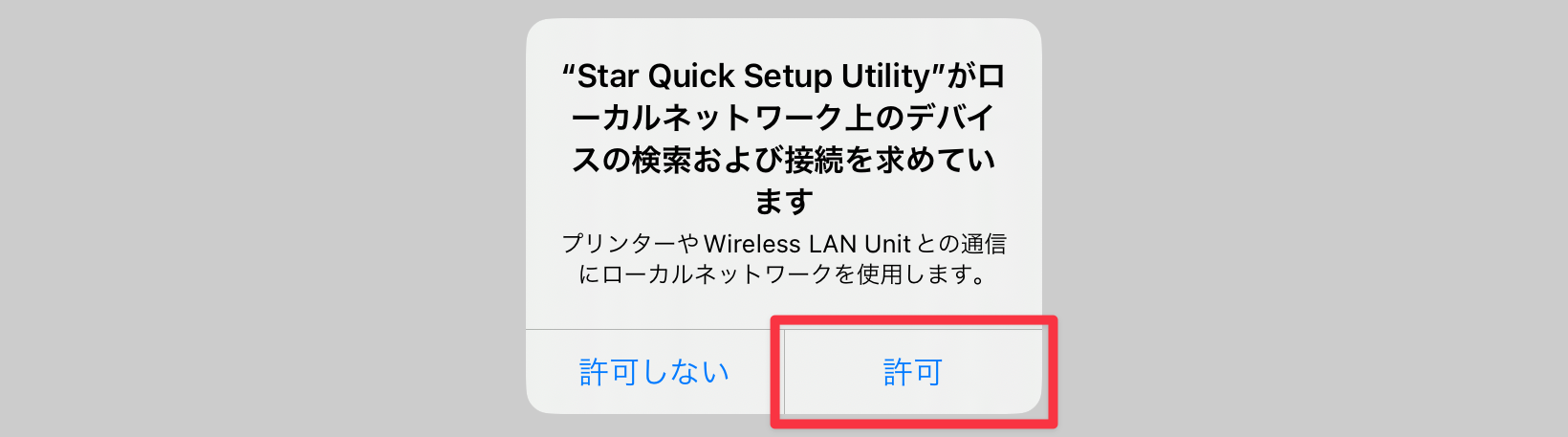

  4. ［許可］タップします。

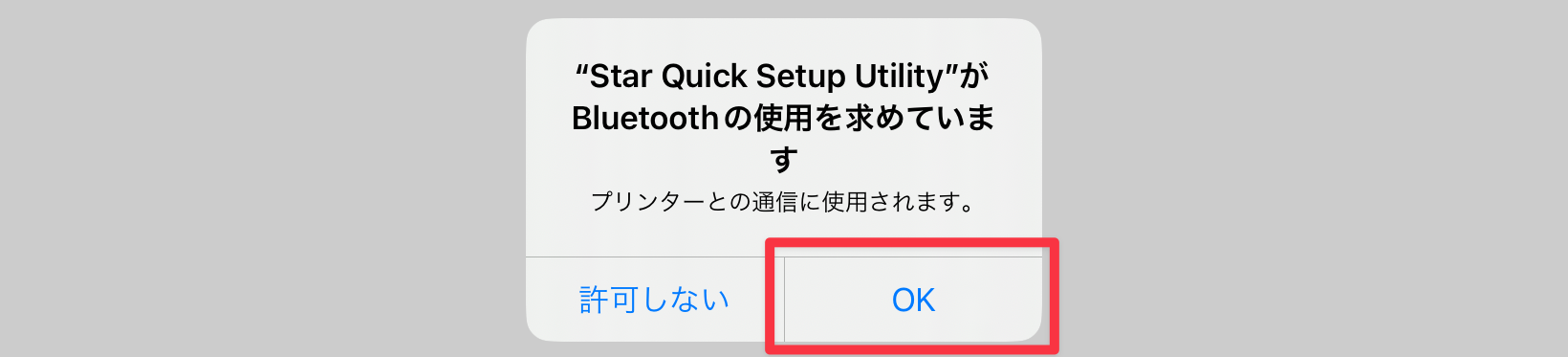

  5. ［OK］をタップします。

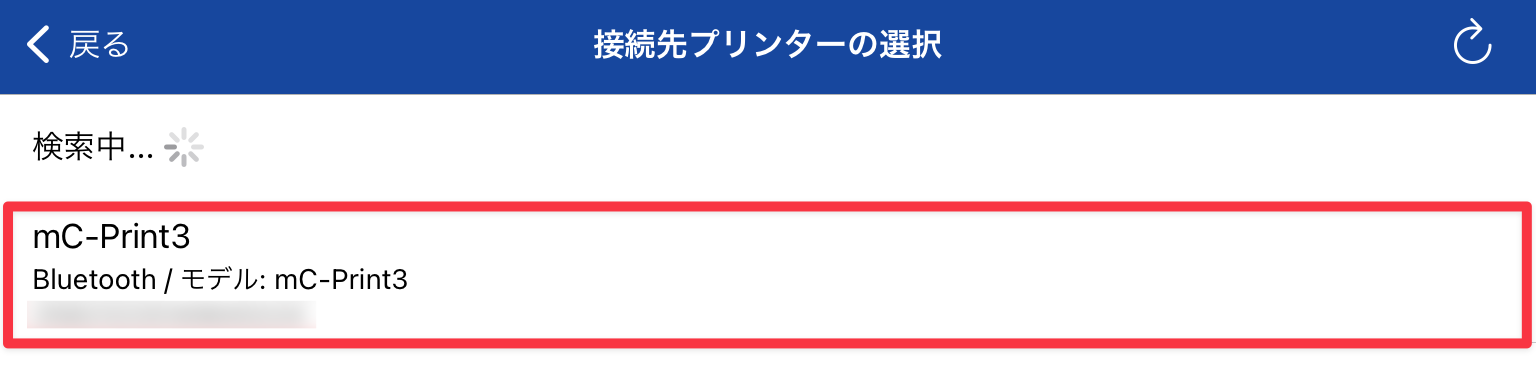

  6. 「mC-Print3」が検出されたらタップします。

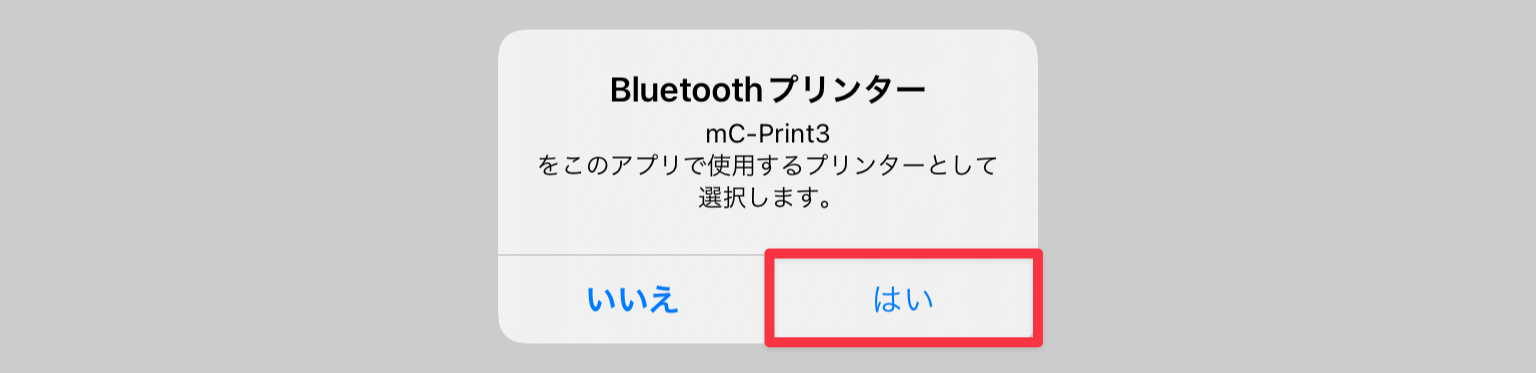

  7. ［はい］をタップします。

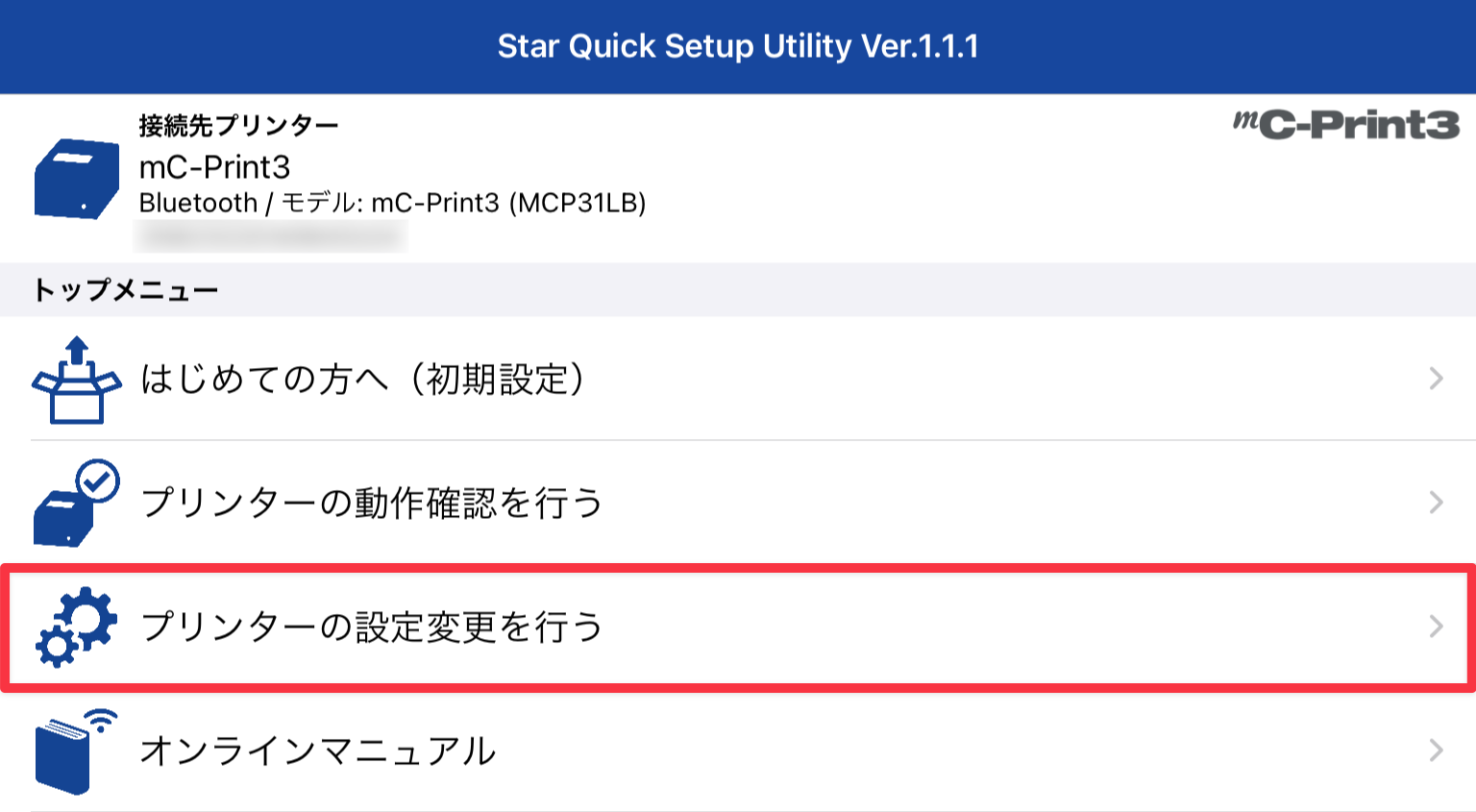

  8. ［プリンターの設定変更を行う］を選択します。

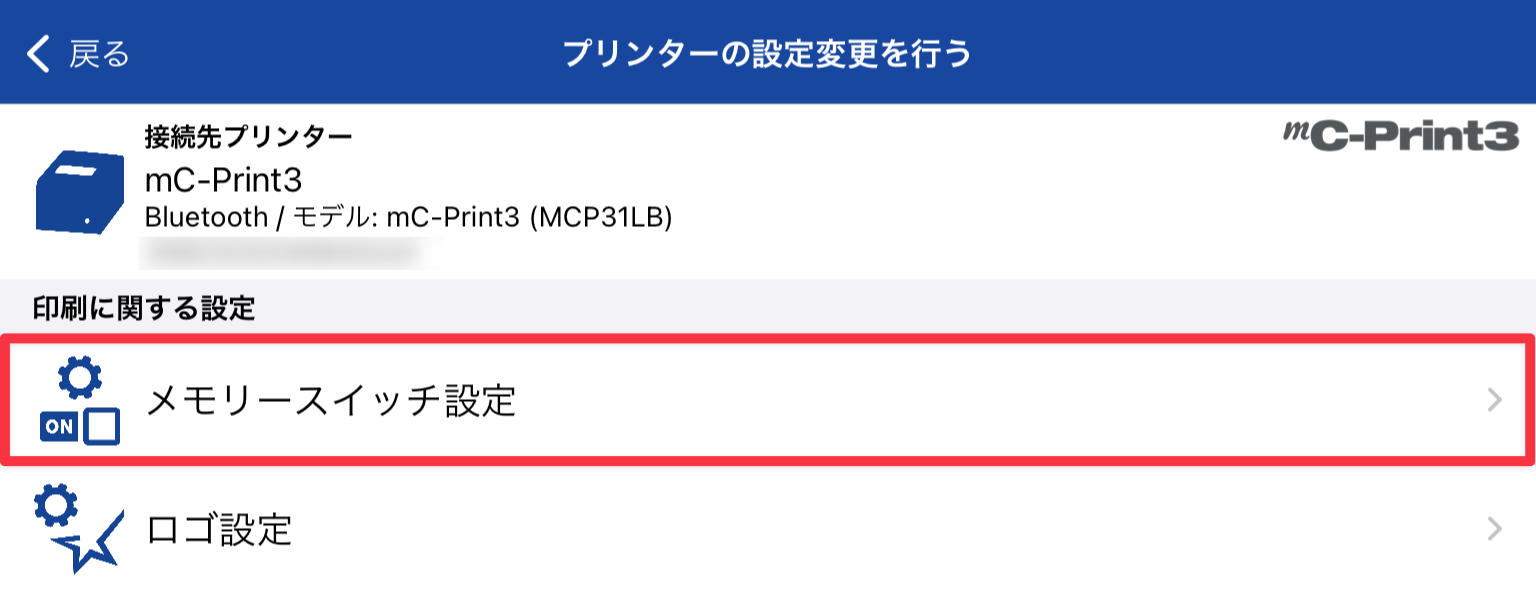

  9. ［メモリースイッチ設定］を選択します。

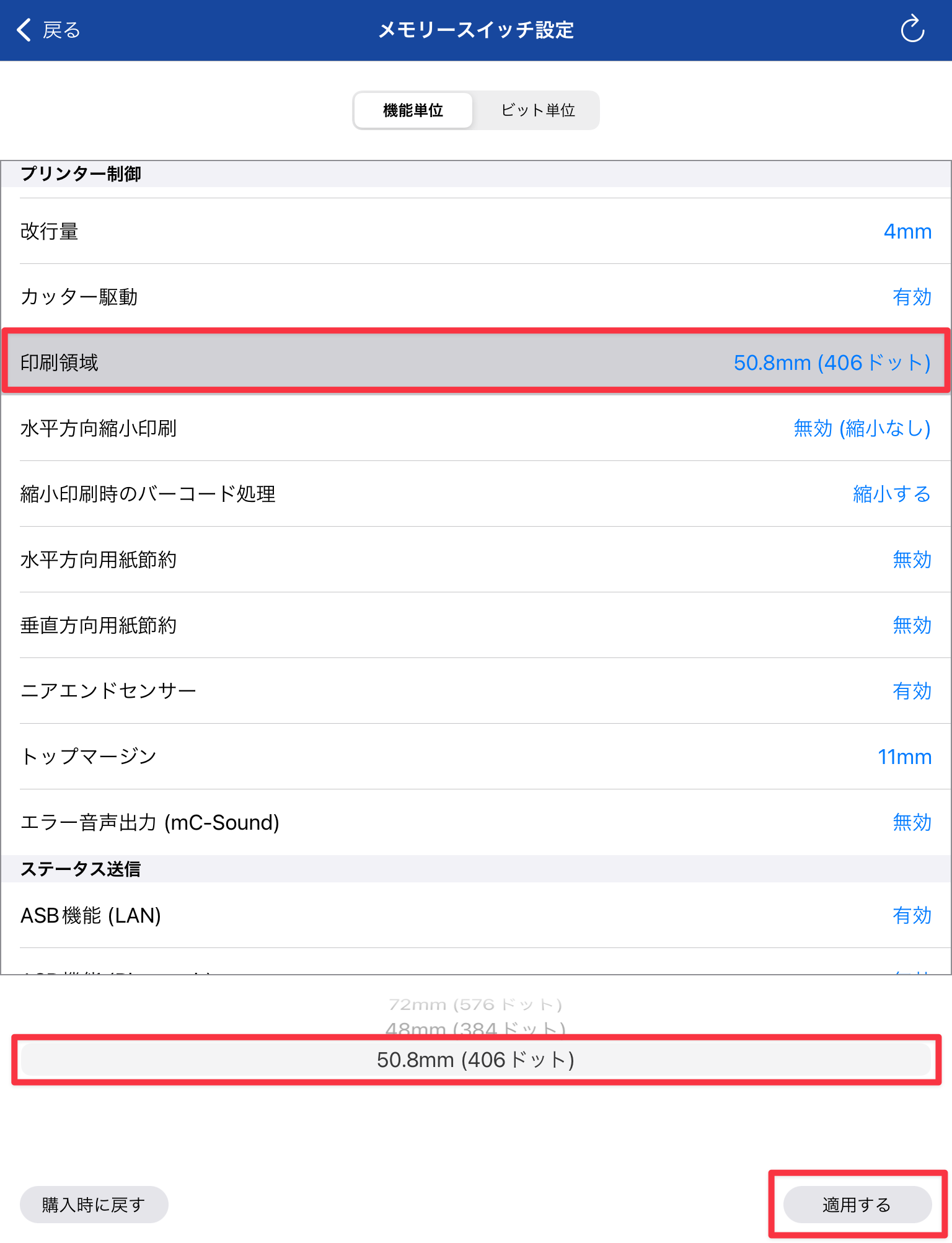

  10. 下にスクロールして［印刷領域］をタップし、印刷領域の幅を「50.8mm (406ドット)」に変更して、［適用する］をタップします。
  11. 確認画面が表示されるので、［はい］をクリックします。

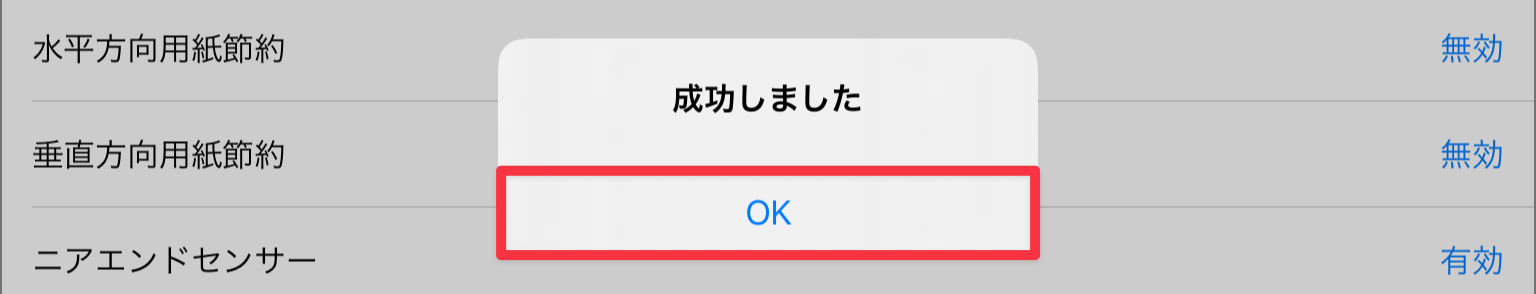

  12. 「成功しました」のメッセージが表示されたら設定完了です。
    ［OK］をクリックします。

STEP 6：レシートプリンターを有効にする

POSレジアプリの設定画面で、レシートプリンターを有効にします。

  1. POSレジアプリを起動して、レジ画面を表示します。
  2. ［≡］をタップします。

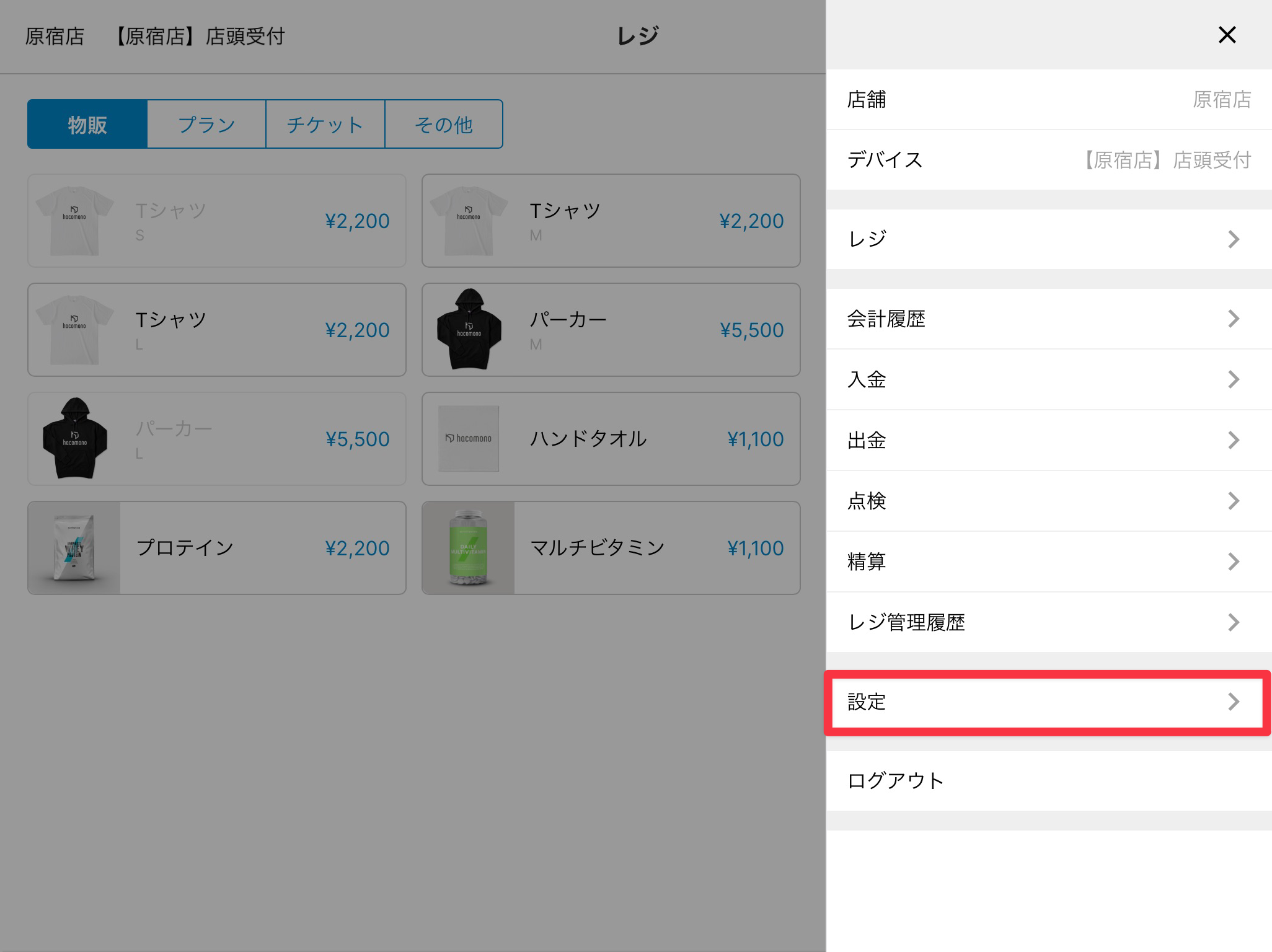

  3. ［設定］を選択します。

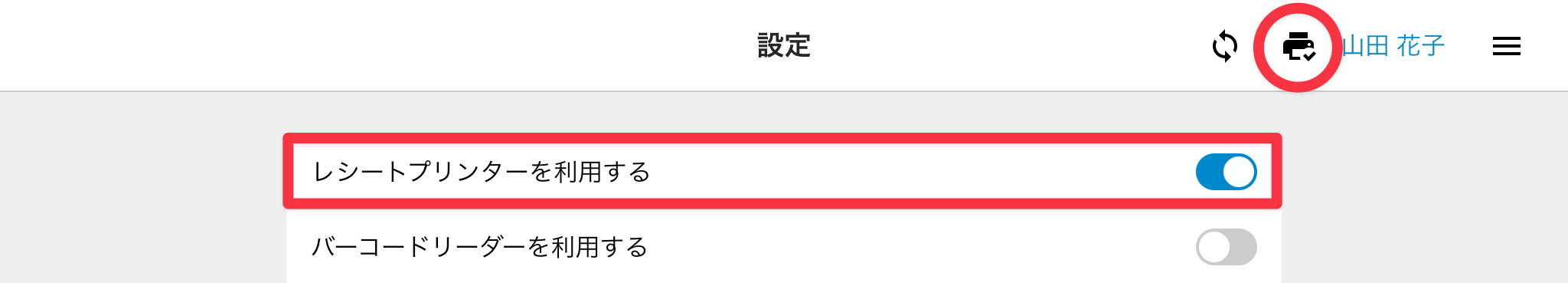

  4. ［レシートプリンターを利用する］をオンにします。
    プリンターが利用できる状態になると、画面上部にプリンターアイコンが表示されます。

    Note：オン/オフボタンの位置に「本環境では利用できません」が表示される場合は、hacomono担当者までご連絡ください。
    Note：レシートプリンターの電源を切っているときなど、接続されていない状態のときはプリンターアイコンに斜線が入ります。接続状態になるまでに数秒かかることがあります。この場合、プリンターアイコンに斜線が入っていても、そのまま少し待つと接続状態になります。
  5. 点検・精算時に点検レポート・精算レポートが自動で印刷されるようにする場合は、［点検レポート保存時に自動印刷する］、［精算レポート保存時に自動印刷する］をオンにします。
    Note：オン/オフボタンの位置に「本環境では利用できません」が表示される場合は、hacomono担当者までご連絡ください。
Note：設定内容は、設定中のPOSレジアプリのレジだけに適用されます。レジが複数ある場合は、複数のPOSレジアプリで設定する必要があります。

STEP 7：テスト印刷する

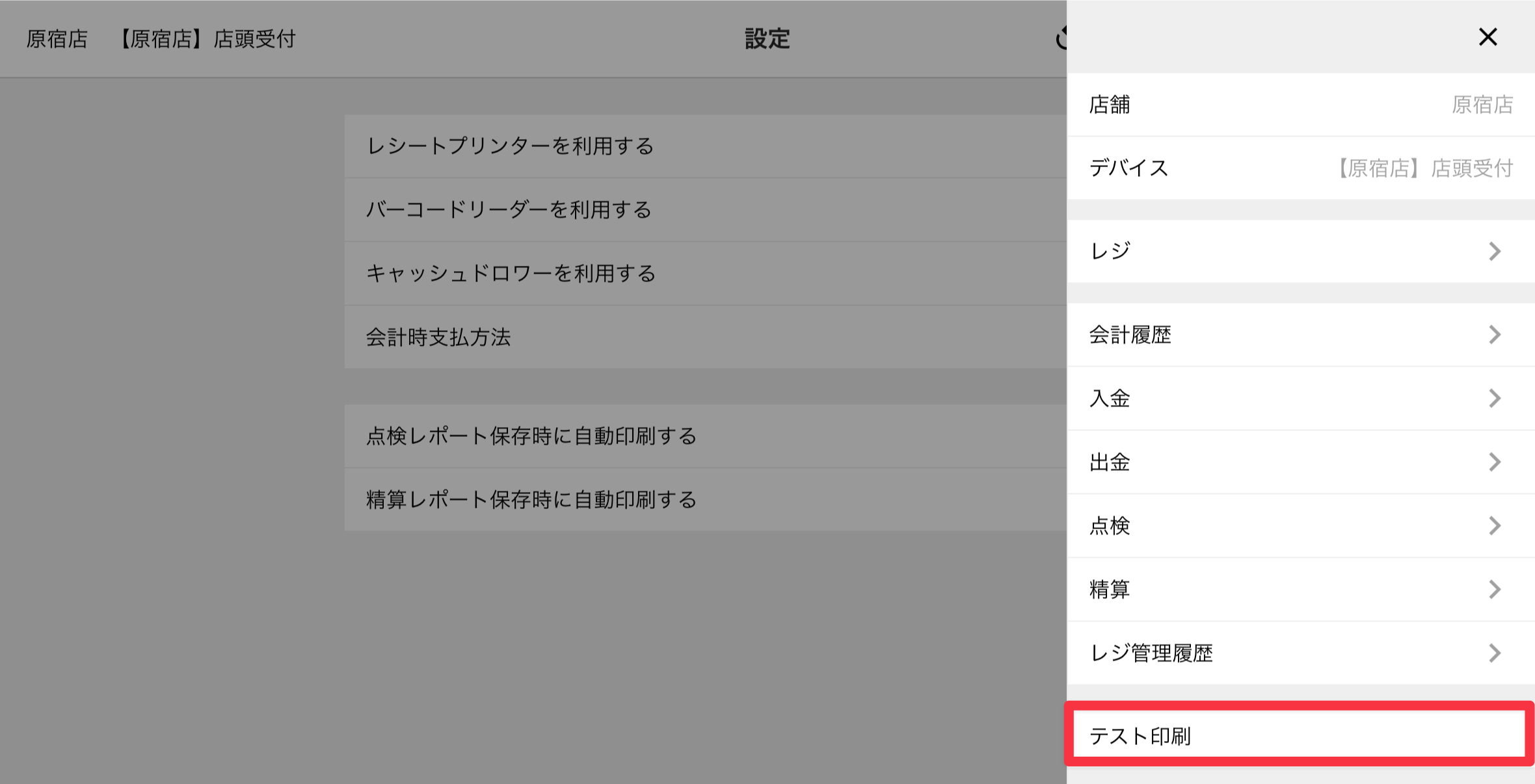

テスト印刷するには、画面右上の［≡］をタップして、［テスト印刷］を選択します。

Note：メニューの［テスト印刷］は、レシートプリンターが利用できる状態のときだけ表示されます。
Note：レシートプリンターに関するトラブルシューティングについては、POSレジのよくあるご質問を参照してください（「よくあるご質問」を参照）。
